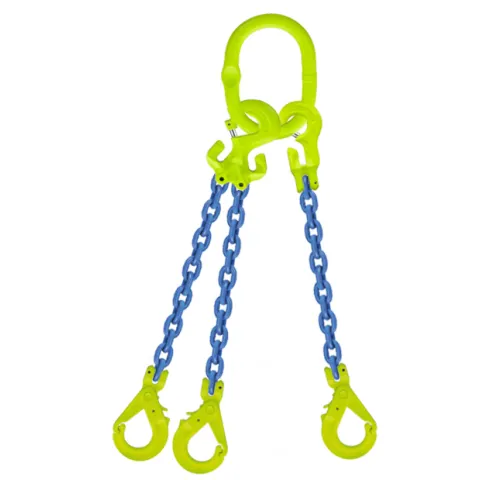

3-Strang-GrabiQ-Kettengehänge, verkürzbar

Grade 100 Lifting Chain

Mit Multiaufhängung, verkürzbar, mit selbstschliessendem Sicherheitshaken GBK oder mit Lasthaken mit Sicherung EGKN

3-Strang-GrabiQ-Kettengehänge, verkürzbar

Grade 100 Lifting Chain

Mit Multiaufhängung, verkürzbar, mit selbstschliessendem Sicherheitshaken GBK oder mit Lasthaken mit Sicherung EGKN

  • Güteklasse 100 mit 25 % höherer Tragfähigkeit als Güteklasse 80
  • Schild mit 4 mm dickem Drahtseil befestigt
  • Einfaches und schnelles verkürzen der Kette
  • Geringeres Eigengewicht durch weniger Komponenten
Technische Produktinformationen
Technische Zeichnung
Modellinformationen
Produktdownloads

Modell auswählen

m
minimal: 0.40 m, maximal: 100.00 m, Schritt: 0.10 m
3leg Chain Assembly Grabiq MF CGD CG GBK 6 3100
GIN: 2008849 | Artikelnummer: 3-MF-CGD-CG-GBK-6
ab CHF 587.76
exkl. MWST
Verfügbar innerhalb von 5 Tage
  • Güteklasse 100 mit 25 % höherer Tragfähigkeit als Güteklasse 80
  • Schild mit 4 mm dickem Drahtseil befestigt
  • Einfaches und schnelles verkürzen der Kette
  • Geringeres Eigengewicht durch weniger Komponenten
ab:
CHF 542.40
exkl. MWST

Modell auswählen

m
minimal: 0.40 m, maximal: 100.00 m, Schritt: 0.10 m
3leg Chain Assembly Grabiq MF CGD CG GBK 6 3100
GIN: 2008849 | Artikelnummer: 3-MF-CGD-CG-GBK-6
ab CHF 587.76
exkl. MWST
Verfügbar innerhalb von 5 Tage

Die vielfältig einsetzbaren 3-Strang Kettengehänge sind ideal für das Heben von Lasten im Neigungswinkel. Beim korrekten Heben von Lasten mit drei Anschlagpunkten wird die Last besser im Gleichgeweicht gehalten und verringert unkontrollierte Pendelschwingungen. Der Aufhängering und Multikupplung mit Verkürzungsfunktion hat ein geringeres Eigengewicht als herkömmliche Kombinationen bestehend aus Ovalring und Parallelhaken. Somit ist eine Verkürzung des Kettenstranges gemäss Ihren Bedürfnissen einfach und schnell umsetzbar. Dieses leichte, verkürzbare Kettengehänge konfektionieren wir gemäss Ihren Längenangaben. Nutzen Sie dazu unseren Konfigurator.

Technische Produktinformationen

  • Öse
    GrabiQ Öse mit Flachstelle
  • Abmessung L max
    100 m
  • Klasse
    100
  • Verbindung
    GrabiQ 2-Strang-Kupplung, mit Verkürzer
  • Kupplung Position zwei
    GrabiQ 1-Strang-Kupplung, mit Verkürzer
  • Kette Komponente
    GrabiQ Kette
  • Sicherheitsfaktor
    4:1
  • Hauptmaterial
    Stahl
  • Verkaufseinheit (VE)
    Stk
  • Temperaturbereich
    -40° C to + 200° C
  • Verpackungseinheit (VPE) Inhalt
    1

Technische Zeichnung

Technische Zeichnung

Modellinformationen

GIN Artikelbezeichnung Preis Lager Länge Kauf Ketten-Durchmesser WLL t Winkel 0°- 45° Haken-Komponente Abmessung L min WLL WLL kg Winkel 45°- 60° WLL WLL kg Winkel 0°- 45° WLL t Winkel 45°- 60° Gewicht für 1m Gewicht pro Meter Normen
2008849
3-MF-CGD-CG-GBK-6 		3leg Chain Assembly Grabiq MF CGD CG GBK 6 3100
ab CHF 587.76
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.40 m, maximal: 100.00 m, Schritt: 0.10 m

6 mm 3.1 t GrabiQ Sicherheithaken mit Gabel
 0.361 m 3100 kg 2200 kg 3.1 t 3100 kg 2.2 t 4 kg 2.4 kg/m
2008850
3-MF-CGD-CG-EGKN-6 		3leg Chain Assembly Grabiq MF CGD CG EGKN 6 3100
ab CHF 490.56
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.40 m, maximal: 100.00 m, Schritt: 0.10 m

6 mm 3.1 t GrabiQ Lasthaken mit Gabel und Sicherung
 0.36 m 3100 kg 2200 kg 3.1 t 3100 kg 2.2 t 3.7 kg 2.4 kg/m EN 818-4
2008851
3-MF-CGD-CG-GBK-8 		3leg Chain Assembly Grabiq MF CGD CG GBK 8 5200
ab CHF 701.40
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.50 m, maximal: 100.00 m, Schritt: 0.10 m

8 mm 5.2 t GrabiQ Sicherheithaken mit Gabel
 0.458 m 5200 kg 3700 kg 5.2 t 5200 kg 3.7 t 6.5 kg 4.2 kg/m
2008852
3-MF-CGD-CG-EGKN-8 		3leg Chain Assembly Grabiq MF CGD CG EGKN 8 5200
ab CHF 575.40
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.50 m, maximal: 100.00 m, Schritt: 0.10 m

8 mm 5.2 t GrabiQ Lasthaken mit Gabel und Sicherung
 0.434 m 5200 kg 3700 kg 5.2 t 5200 kg 3.7 t 5.7 kg 3.2 kg/m EN 818-4
2008853
3-MF-CGD-CG-GBK-10 		3leg Chain Assembly Grabiq MF CGD CG GBK 10 8400
ab CHF 1'002.48
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.60 m, maximal: 100.00 m, Schritt: 0.10 m

10 mm 8.4 t GrabiQ Sicherheithaken mit Gabel
 0.564 m 8400 kg 6000 kg 8.4 t 8400 kg 6 t 10.5 kg 6.9 kg/m
2008854
3-MF-CGD-CG-EGKN-10 		3leg Chain Assembly Grabiq MF CGD CG EGKN 10 8400
ab CHF 880.08
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.60 m, maximal: 100.00 m, Schritt: 0.10 m

10 mm 8.4 t GrabiQ Lasthaken mit Gabel und Sicherung
 0.535 m 8400 kg 6000 kg 8.4 t 8400 kg 6 t 9.1 kg 6.9 kg/m EN 818-4
2008855
3-MF-CGD-CG-GBK-13 		3leg Chain Assembly Grabiq MF CGD CG GBK 13 14t
ab CHF 1'450.04
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.80 m, maximal: 100.00 m, Schritt: 0.10 m

13 mm 14 t GrabiQ Sicherheithaken mit Gabel
 0.702 m 14000 kg 10000 kg 14 t 14000 kg 10 t 18 kg 13.2 kg/m
2008856
3-MF-CGD-CG-EGKN-13 		3leg Chain Assembly Grabiq MF CGD CG EGKN 13 14t
ab CHF 1'282.66
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.70 m, maximal: 100.00 m, Schritt: 0.10 m

13 mm 14 t GrabiQ Lasthaken mit Gabel und Sicherung
 0.675 m 14000 kg 10000 kg 14 t 14000 kg 10 t 17.5 kg 13.2 kg/m EN 818-4
2008857
3-MF-CGD-CG-GBK-16 		3leg Chain Assembly Grabiq MF CGD CG GBK 16 21t
ab CHF 2'430.38
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.90 m, maximal: 100.00 m, Schritt: 0.10 m

16 mm 21 t GrabiQ Sicherheithaken mit Gabel
 0.817 m 21000 kg 15000 kg 21 t 21000 kg 15 t 27.5 kg 20.1 kg/m
2008858
3-MF-CGD-CG-EGKN-16 		3leg Chain Assembly Grabiq MF CGD CG EGKN 16 21t
ab CHF 1'972.56
exkl. MWST
Verfügbar innerhalb von 5 Tage
m
minimal: 0.80 m, maximal: 100.00 m, Schritt: 0.10 m

16 mm 21 t GrabiQ Lasthaken mit Gabel und Sicherung
 0.779 m 21000 kg 15000 kg 21 t 21000 kg 15 t 25.8 kg 20.1 kg/m EN 818-4

Produktdownloads

...
Anschlagketten Bedienungsanleitung
(de fr)
Download
...
Datenblatt
Download
