Anschlagpunkt "ACP-TURNADO"
CHF 70.30
exkl. MWST
Anschlagpunkt "ACP-TURNADO"
Der erste intelligente Anschlagpunkt der Welt
CHF 70.30
exkl. MWST
an Lager
Voraussichtliche Lieferzeit ca 3 Tage
Voraussichtliche Lieferzeit ca 3 Tage
Artikelnummer: ACPT-M8
GIN: 2025540
ACPT-M8
- Innovative Federmechanik – verhindert senkrechtes Stehenbleiben des Bügels bei Querbelastung
- Drehgelenk in Bügelachse
- Integrierter RFID-Transponder für vereinfachte Prüfung
Modell auswählen
CHF 70.30
exkl. MWST
an Lager
Voraussichtliche Lieferzeit ca 3 Tage
Voraussichtliche Lieferzeit ca 3 Tage
Anschlagwirbel mit metrischem Gewinde in der Güteklasse 12. Der erste intelligente Anschlagpunkt mit einzigartiger Federmechanik. Erhöht die Sicherheit dank automatischer Ausrichtung in Kraftrichtung
Technische Produktinformationen
-
Sicherheitsfaktor
4:1 -
Hauptmaterial
Stahl -
Normen
ISO 12100 EN 1677-1 -
Verkaufseinheit (VE)
Stk -
Temperaturbereich
-40°C bis +100°C -
Verpackungseinheit (VPE) Inhalt
1 -
Farbe
Rosa

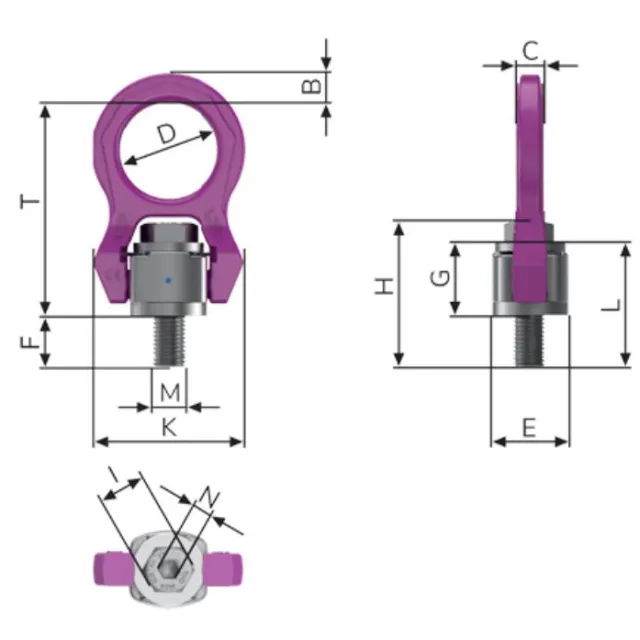

Technische Zeichnung
Modellinformationen
| GIN | Artikelbezeichnung | WLL t Winkel 0° | WLL kg Winkel 0° | WLL kg Winkel 90° | WLL t Winkel 90° | Abmessung A | Abmessung B | Abmessung C | Abmessung D | Abmessung E | Abmessung F | Abmessung G | Abmessung H | Abmessung I | Abmessung K | Abmessung L | Abmessung N | Abmessung T | Nettogewicht kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2025540 | ACPT-M8 | 0.6 t | 600 kg | 600 kg | 0.6 t | 32 mm | 50 mm | 34 mm | 24 mm | 40 mm | 10 mm | 29 mm | 12 mm | 75 mm | 43 mm | 41 mm | 32 mm | 75 mm | 0.3 kg |
| 2025541 | ACPT-M10 | 0.9 t | 900 kg | 900 kg | 0.9 t | 32 mm | 50 mm | 34 mm | 24 mm | 40 mm | 10 mm | 29 mm | 12 mm | 75 mm | 43 mm | 41 mm | 32 mm | 75 mm | 0.31 kg |
| 2025542 | ACPT-M12 | 1.35 t | 1350 kg | 1350 kg | 1.35 t | 32 mm | 50 mm | 34 mm | 26 mm | 38 mm | 10 mm | 29 mm | 18 mm | 75 mm | 43 mm | 47 mm | 32 mm | 74 mm | 0.34 kg |
| 2025543 | LBGSR-M16 | 2.5 t | 2500 kg | 2500 kg | 2.5 t | 36 mm | 54 mm | 40 mm | 30 mm | 39 mm | 13.5 mm | 34 mm | 24 mm | 86 mm | 46 mm | 58 mm | 38 mm | 84 mm | 0.52 kg |
| 2025544 | ACPT-M20 | 3.5 t | 3500 kg | 3500 kg | 3.5 t | 54 mm | 82 mm | 60 mm | 45 mm | 53 mm | 17 mm | 45 mm | 30 mm | 113 mm | 61 mm | 75 mm | 48 mm | 110 mm | 1.3 kg |
| 2025545 | ACPT-M24 | 4.5 t | 4500 kg | 4500 kg | 4.5 t | 54 mm | 82 mm | 60 mm | 45 mm | 66 mm | 18 mm | 45 mm | 36 mm | 130 mm | 76 mm | 80 mm | 48 mm | 125 mm | 1.4 kg |
| 2025546 | ACPT-M30 | 6.7 t | 6700 kg | 6700 kg | 6.7 t | 63 mm | 102 mm | 69 mm | 55 mm | 66 mm | 22.5 mm | 60 mm | 50 mm | 151 mm | 79 mm | 110 mm | 66 mm | 145 mm | 3.22 kg |
