Anschweisspunkt ABA
CHF 16.10
exkl. MWST

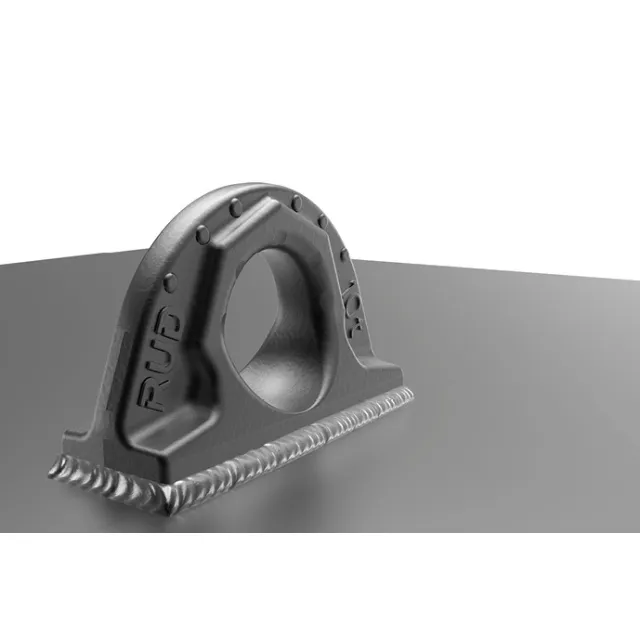

Anschweisspunkt ABA

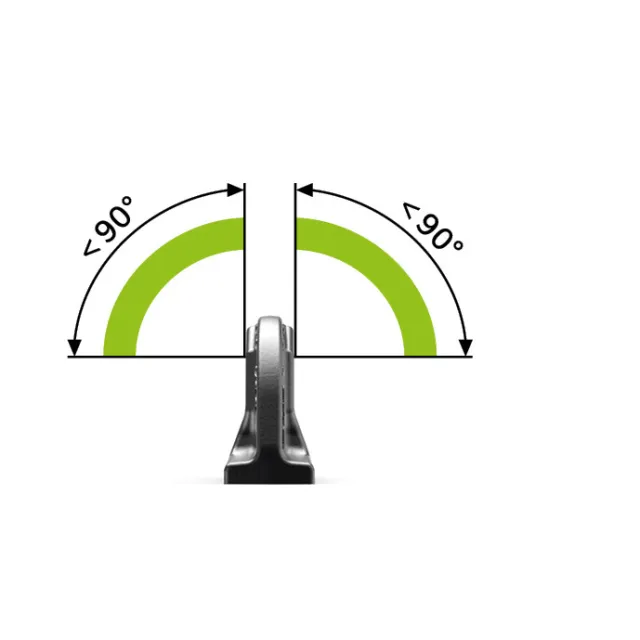

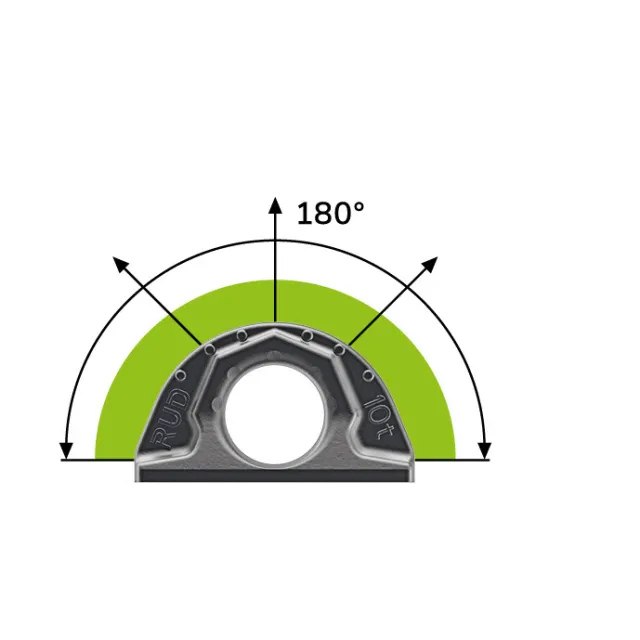

Der allseitig belastbare starre Anschlagpunkt (kurz «ABA») mit 4-facher Sicherheit gegen Bruch.
CHF 16.10
exkl. MWST
Verfügbar innerhalb von 10 Tage
Artikelnummer: ABA0,8
GIN: 2009236
ABA0.8

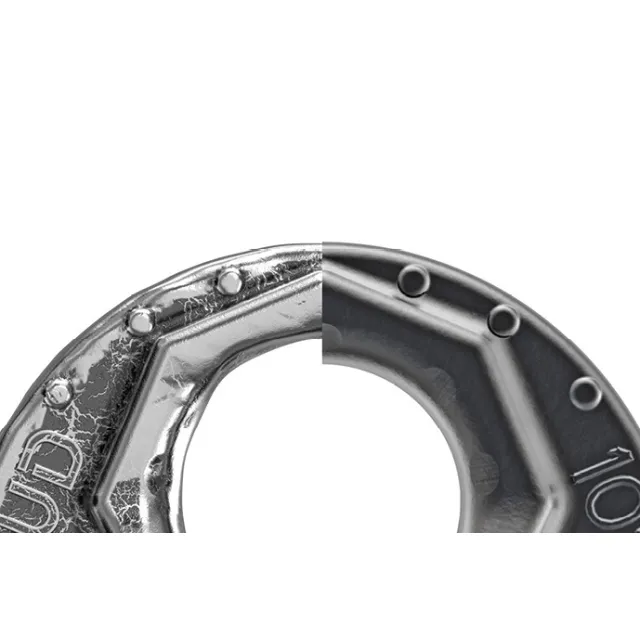

- Patentierte Verschleissmarkierungen innen und aussen

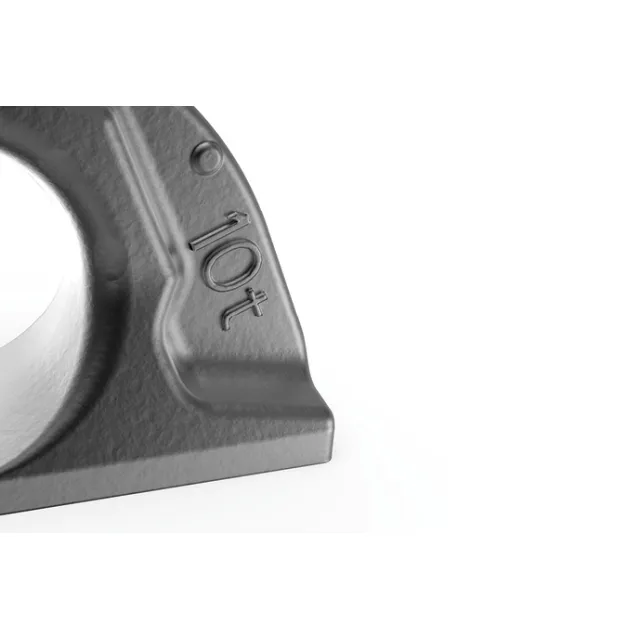

- Vergüteter Grundkörper, dadurch verschleissfester
Modell auswählen
CHF 16.10
exkl. MWST
Verfügbar innerhalb von 10 Tage
Oberfläche phosphatiert. Auf Anfrage mit einer WLL bis 31,5 t erhältlich.
Technische Produktinformationen
-
Sicherheitsfaktor
4:1 -
Hauptmaterial
Stahl -
Normen
EN 1677-1 ISO 12100 -
Verkaufseinheit (VE)
Stk -
Temperaturbereich
-40° C to + 200° C -
Verpackungseinheit (VPE) Inhalt
1 -
Farbe
Grau
Produktdownloads
Datasheet
Download
Download
Technische Zeichnung
Modellinformationen
GIN | Artikelbezeichnung | WLL kg Winkel 0° | WLL t auf Ringebene | WLL kg Winkel 90° | WLL t Winkel 0° | WLL t Winkel 90° | Abmessung A | Abmessung B | Abmessung C | Abmessung D | Abmessung E | Abmessung F | Abmessung T | Nettogewicht kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2009236 | ABA0.8 | 800 kg | 2 t | 800 kg | 0.8 t | 0.8 t | 22 mm | 12 mm | 70 mm | 32 mm | 12 mm | 50 mm | 38 mm | 0.2 kg |
2009316 | ABA1.6 | 1600 kg | 4 t | 1600 kg | 1.6 t | 1.6 t | 30 mm | 16 mm | 100 mm | 35 mm | 16 mm | 57 mm | 41.5 mm | 0.44 kg |
2009317 | ABA3.2 | 3200 kg | 9 t | 3200 kg | 3.2 t | 3.2 t | 41 mm | 23 mm | 137 mm | 50 mm | 21 mm | 80 mm | 59 mm | 1.1 kg |
2009318 | ABA5.0 | 5000 kg | 12 t | 5000 kg | 5 t | 5 t | 51 mm | 27 mm | 172 mm | 60 mm | 27.5 mm | 99 mm | 71.5 mm | 2.3 kg |
2009319 | ABA10 | 10000 kg | 20 t | 10000 kg | 10 t | 10 t | 70 mm | 38 mm | 228 mm | 80 mm | 35 mm | 130 mm | 95 mm | 5.3 kg |
