TLH-Blechklemme

Name: TLH-Blechklemme
Brand: SpanSet Schweiz
SKU: 2016642
Price: 285.6 CHF
Availability: OutOfStock

Blechklemmen

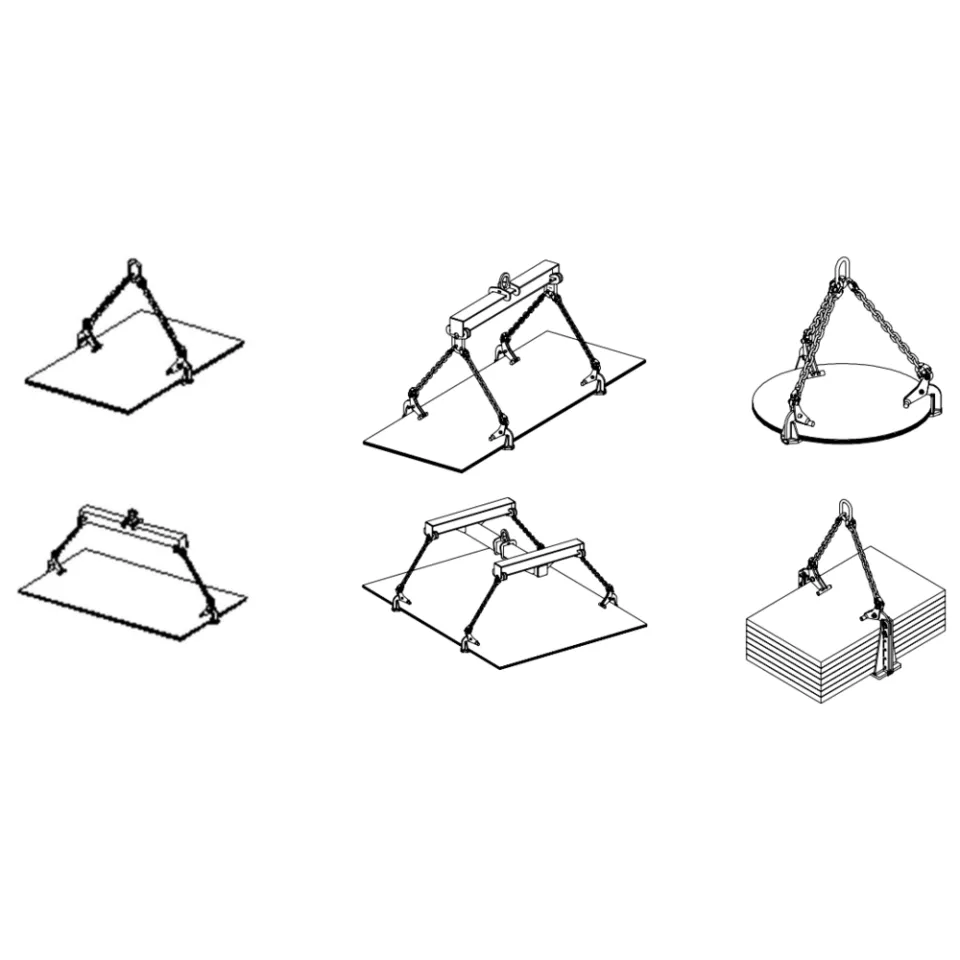

Heben von horizontalen Platten oder Blechen (einzeln oder gebündelt) kreisförmigen Platten oder gefertigten Baugruppen

SpanSet Schweiz TLH sheet metal clamp 500 60mm Hauptbild

SpanSet Schweiz TLH sheet metal clamp 500 60mm Bild 1

TLH-Blechklemme

Blechklemmen

Heben von horizontalen Platten oder Blechen (einzeln oder gebündelt) kreisförmigen Platten oder gefertigten Baugruppen

Elemente können einzeln oder gebündelt gehoben werden
Auf Anfrage auch mit einem Greifbereich von 0–120 mm und 0–150mm lieferbar
Epoxidharz Wärmebeschichtung

Verwendungsempfehlungen

Technische Produktinformationen

Technische Zeichnung

Modellinformationen

Produktdownloads

Modell auswählen

WLL

0.5 t

1 t

1.5 t

2 t

5 t

TLH sheet metal clamp 500 60mm

GIN: 2016642 | Artikelnummer: TLH1060

CHF 264.20
exkl. MWST

Verfügbar innerhalb von 15 Tage

Elemente können einzeln oder gebündelt gehoben werden
Auf Anfrage auch mit einem Greifbereich von 0–120 mm und 0–150mm lieferbar
Epoxidharz Wärmebeschichtung

ab:
CHF 264.20
exkl. MWST

Für horizontales Heben. Nur paarweise einsetzbar. Einsetzbar in einem
Neigungswinkel von minimal 22,5° bis maximal 30°. Auf Anfrage auch mit einem Greifbereich von 0–120 mm und 0–150mm lieferbar.

Verwendungsempfehlungen

Nur paarweise einsetzbar Die Platte oder das Objekt, das angehoben wird, muss immer an den Anschlag der Klemme fixiert werden. Die Last muss ausreichend starr sein, dass sie sich während des Hebevorganges nicht verbiegt Einsetzbar in einem Neigungswinkel von minimal 22,5° bis maximal 30°. Schlingen und Klemmen müssen vertikal gleich ausgerichtet sein.

Technische Produktinformationen

Greifbereich in mm (min)
0-60 mm
Sicherheitsfaktor
3:1
Normen
EN 13155
Verkaufseinheit (VE)
Stk
Temperaturbereich
-20° C to + 80° C
Verpackungseinheit (VPE) Inhalt
1
Farbe
Gelb

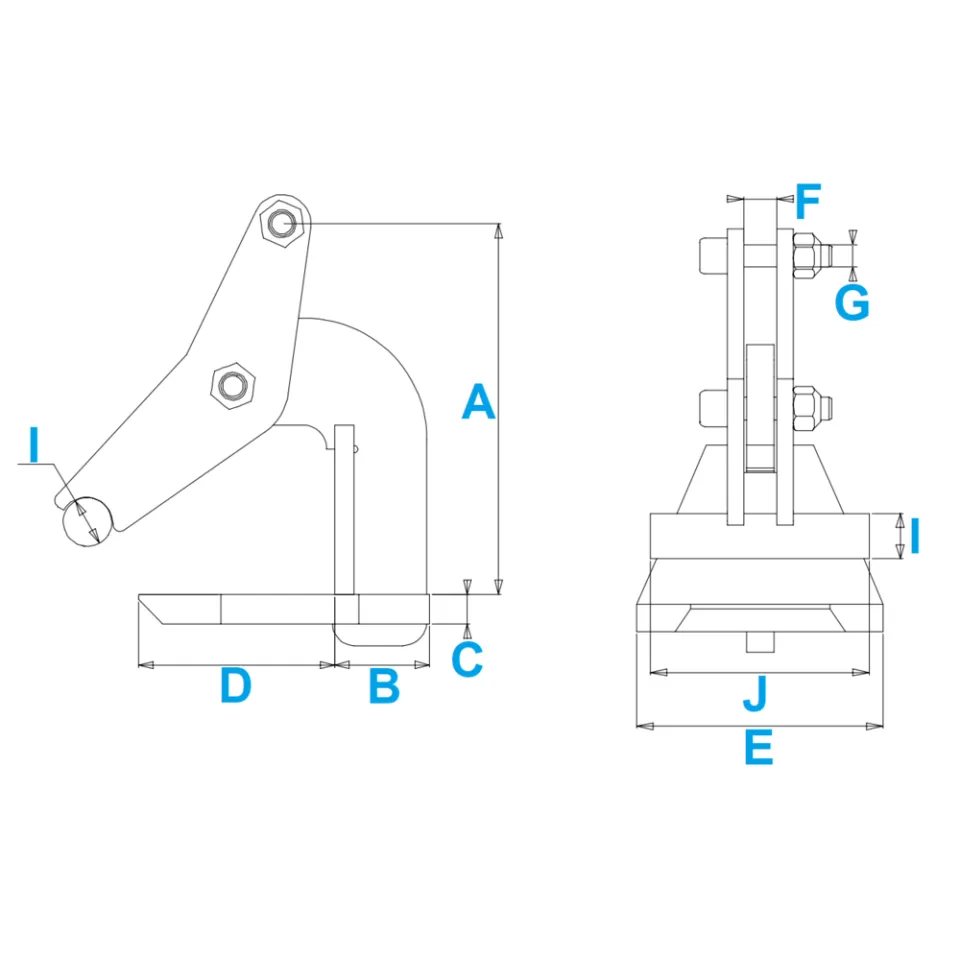

Technische Zeichnung

Modellinformationen

GIN	Artikelbezeichnung	Preis	Lager	WLL	WLL	Abmessung A	Abmessung B	Abmessung C	Abmessung D	Abmessung E	Abmessung F	Abmessung G	Abmessung I	Abmessung J	Nettogewicht kg
2016642 TLH1060	TLH sheet metal clamp 500 60mm	CHF 264.20 exkl. MWST	Verfügbar innerhalb von 15 Tage	0.5 t	500 kg	155 mm	40 mm	12 mm	80 mm	90 mm	12 mm	10 mm	20 mm	80 mm	2.5 kg
2016643 TLH2060	TLH sheet metal clamp 1000 60mm	CHF 401.80 exkl. MWST	Verfügbar innerhalb von 15 Tage	1 t	1000 kg	165 mm	53 mm	20 mm	100 mm	119 mm	14 mm	12 mm	20 mm	100 mm	5 kg
2020610 TLH3060	TLH sheet metal clamp 1500 60mm	CHF 546.10 exkl. MWST	Verfügbar innerhalb von 15 Tage	1.5 t	1500 kg	182 mm	60 mm	20 mm	100 mm	125 mm	16 mm	12 mm	20 mm	100 mm	6 kg
2020611 TLH4060	TLH sheet metal clamp 2000 60mm	CHF 660.50 exkl. MWST	Verfügbar innerhalb von 15 Tage	2 t	2000 kg	192 mm	69 mm	25 mm	110 mm	125 mm	22 mm	16 mm	20 mm	100 mm	8 kg
2020612 TLH10060	TLH sheet metal clamp 5000 60mm	CHF 1'232.10 exkl. MWST	Verfügbar innerhalb von 15 Tage	5 t	5000 kg	205 mm	80 mm	30 mm	119 mm	170 mm	35 mm	24 mm	30 mm	120 mm	15 kg
