Kettengehänge für anspruchsvolle Hebeaufgaben
Die Konfiguration Ihres Kettengehänges hat direkten Einfluss auf die Tragfähigkeit – ob ein-, zwei-, drei- oder viersträngig: Je nach Anzahl der Stränge und dem Winkel zur Vertikalen ändert sich die Lastverteilung.
Damit Sie das volle Hebepotenzial ausschöpfen, kommen bei Bedarf Lasttraversen zum Einsatz. Sie halten die Ketten möglichst senkrecht für eine optimale Gewichtsverteilung und maximale Sicherheit beim Heben schwerer Lasten.
Ihre Vorteile auf einen Blick
Mit Exoset-Kettengehängen setzen Sie auf hochwertige Komponenten, maximale Sicherheit und eine starke Leistung – für jeden Hub, bei jeder Last.
- Bis zu 25 % höhere Tragfähigkeit gegenüber Güteklasse 8 – weniger Gewicht, mehr Leistung
- Flexibel konfigurierbar – ein-, zwei-, drei- oder viersträngig, mit oder ohne Verkürzer
- Zuverlässig und langlebig – hochfester Legierungsstahl der Güteklasse 10
- Sicher im Handling – CE-gekennzeichnet, mit 4:1 Sicherheitsfaktor und praxisgerechtem Temperaturbereich
- Kompatibel und durchdacht – perfekt abgestimmte Haken, Verkürzungselemente und Aufhängeglieder
1-strängiges Kettengehänge
Eine Kettenlänge vom Schwerpunkt der Last bis zum Haken.
| Ketten-Ø mm | Tragfähigkeit WLL 90° |
| 6 | 1.4 t |
| 8 | 2.5 t |
| 10 | 4 t |
| 13 | 6.7 t |
| 16 | 10 t |
2-strängiges Kettengehänge
Das 2-strängige Kettengehänge wird an jedem Ende der Last befestigt.
| Ketten-Ø mm | Tragfähigkeit WLL 0-45° |
Tragfähigkeit WLL 45-60° |
| 6 | 1.9 t | 1.4 t |
| 8 | 3.5 t | 2.5 t |
| 10 | 5.6 t | 4 t |
| 13 | 9.3 t | 6.7 t |
| 16 | 14 t | 10 t |
3-strängiges Kettengehänge
Das 3-strängige Kettengehänge wird an drei Hebepunkten befestigt.
| Ketten-Ø mm | Tragfähigkeit WLL 0-45° |
Tragfähigkeit WLL 45-60° |
| 6 | 2.9 t | 2.1 t |
| 8 | 5.2 t | 3.7 t |
| 10 | 8.4 t | 6 t |
| 13 | 14 t | 10 t |
| 16 | 21 t | 15 t |
4-strängiges Kettengehänge
Das 4-strängige Kettengehänge wird an jeder Ecke befestigt.
| Ketten-Ø mm |
Tragfähigkeit |
Tragfähigkeit WLL 45-60° |
| 6 | 2.9 t | 2.1 t |
| 8 | 5.2 t | 3.7 t |
| 10 | 8.4 t | 6 t |
| 13 | 14 t | 10 t |
| 16 | 21 t | 15 t |
Flexibel und sicher: Kettengehänge mit Verkürzungshaken
Exoset-Kettengehänge lassen sich mit Verkürzungshaken ausstatten – für maximale Flexibilität bei wechselnden Hublängen. Vor allem bei mehrsträngigen Gehängen ermöglichen diese Haken eine schnelle Längenanpassung einzelner Stränge.
Wichtig dabei: Die Last muss gleichmässig verteilt bleiben, denn Stränge mit kleinerem Winkel zur Vertikalen übernehmen mehr Gewicht.
Verkürzungshaken sorgen dafür, dass die Kette korrekt belastet wird, ohne die Sicherheit zu beeinträchtigen. So bleibt der Sicherheitsfaktor voll erhalten.
Die richtige Wahl beim Verkürzungshaken

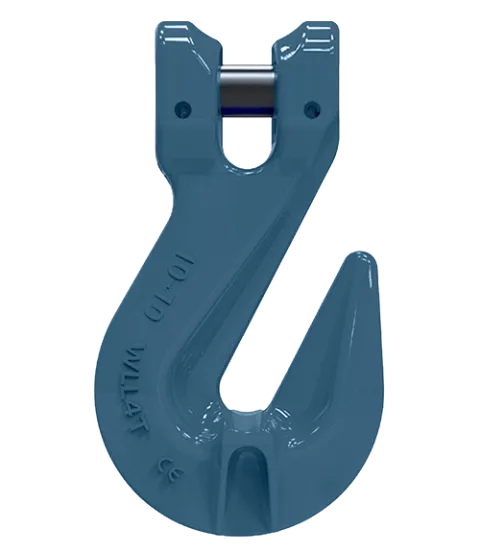

Exoset Verkürzungshaken mit Auflage
0% Reduzierung der Tragfähigkeit
Dank seiner speziellen Form umschliesst er das Kettenglied entlang der Unterseite vollständig. Dabei bleibt genug Platz für einen Glieddurchmesser, der auf beiden Seiten stabil aufliegt. So bleibt die Kette korrekt positioniert, ohne Einschränkungen bei der Traglast.
Die richtige Wahl beim Verkürzungshaken

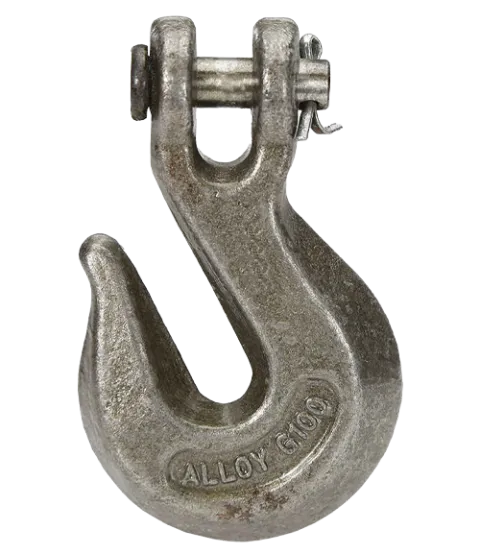

Standard-Verkürzungshaken ohne Auflage
20% Reduzierung der Tragfähigkeit
Verkürzungshaken ohne Auflage sind seit Langem im Einsatz und einfach in der Handhabung. Das Kettenglied liegt jedoch nur punktuell im Haken, die Kraftverteilung ist ungünstig. Bei Überkopf-Hebevorgängen muss die Tragfähigkeit deshalb um 20 % reduziert werden. Für einfache Anwendungen geeignet, sofern die reduzierte Traglast berücksichtigt wird.
Seit fast 60 Jahren Ihr zuverlässiger Partner
Mit unserer langjährigen Erfahrung kennen wir die Anforderungen Ihrer Branche und liefern Ihnen Lösungen, die dauerhaft funktionieren und sich rechnen.
Prüfung und Reparatur Ihrer Arbeitsmittel
Unsere erfahrenen Kontrollservice-Experten helfen Ihnen weiter und sind schweizweit für Sie unterwegs.

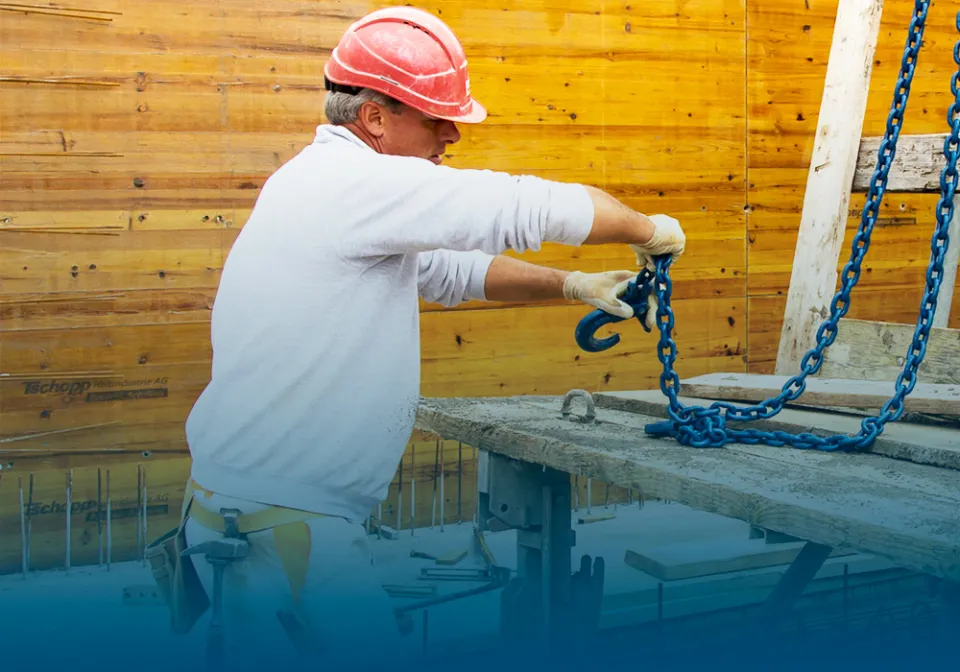

Ersatzteile sind verfügbar
Ob Sicherungsklinke oder ganzer Haken, Ersatzteile sind stets verfügbar. So verlängert sich die Lebensdauer Ihrer Produkte deutlich.

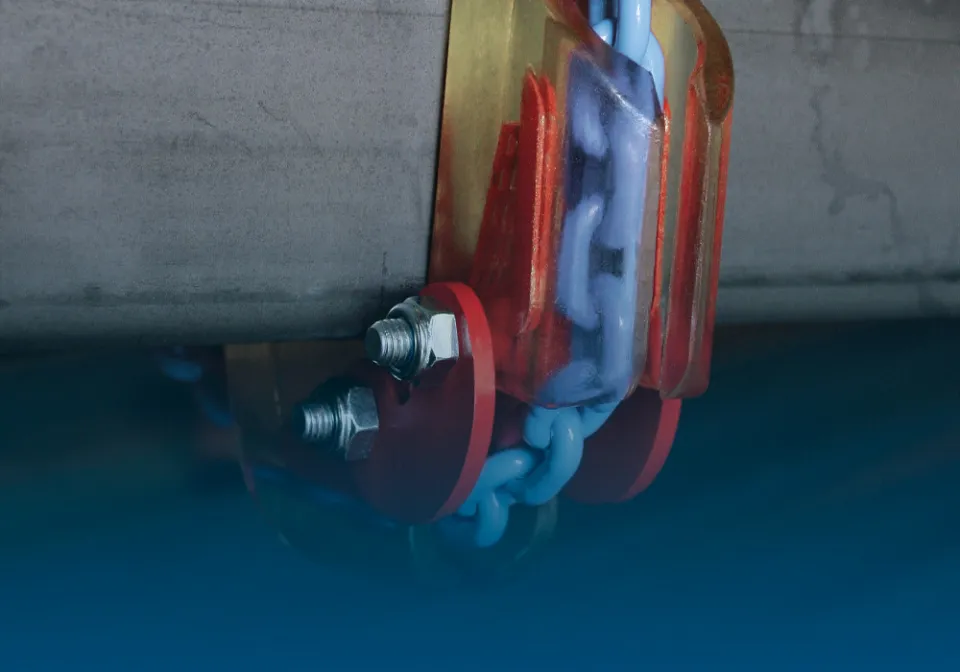

Schutz für Last und Ausrüstung
Mit Kantenschutz und Hüllen schützen Sie die Ausrüstung und verbessern die Funktion.
