Anneau VLBS escamotable à souder
CHF 31.10
TVA excl.
Anneau VLBS escamotable à souder
La solution de soudure compacte
CHF 31.10
TVA excl.
en stock
Délai de livraison prévu environ 3 Jours
Délai de livraison prévu environ 3 Jours
Numéro d'article: VLBS1,5
GIN: 2009235
VLBS 1.5

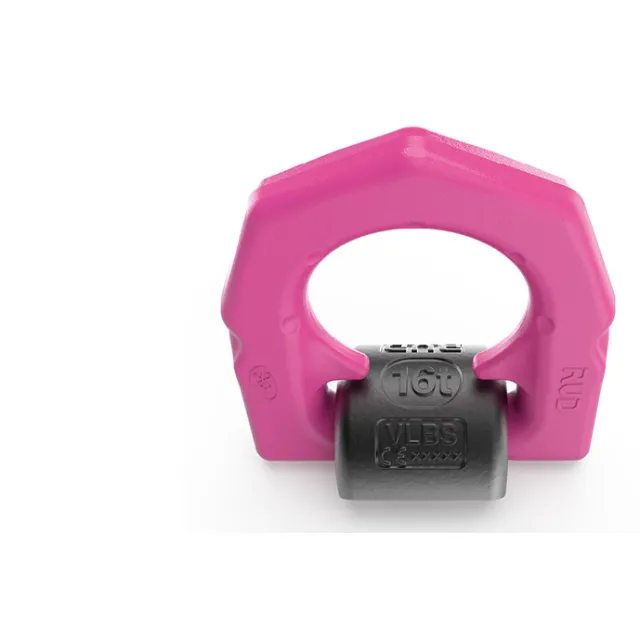

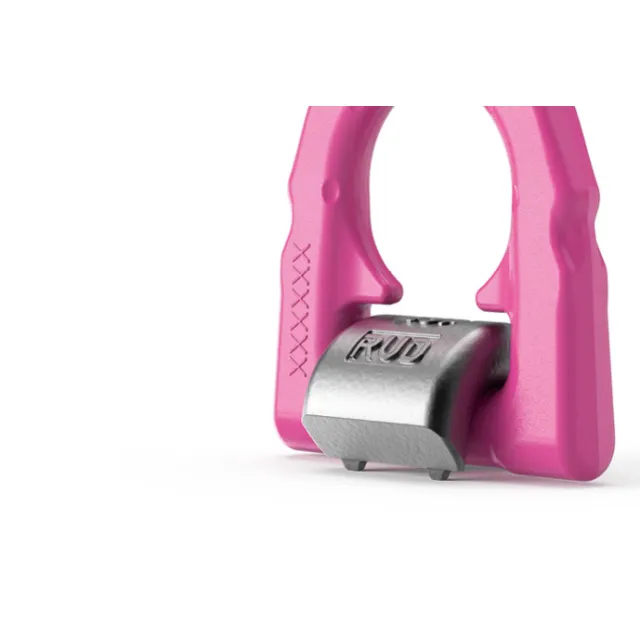

Anneau escamotable à souder, 1,5t

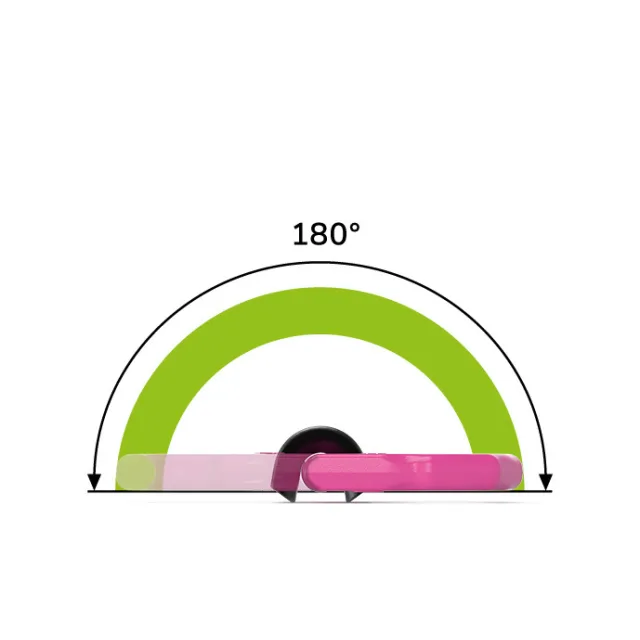

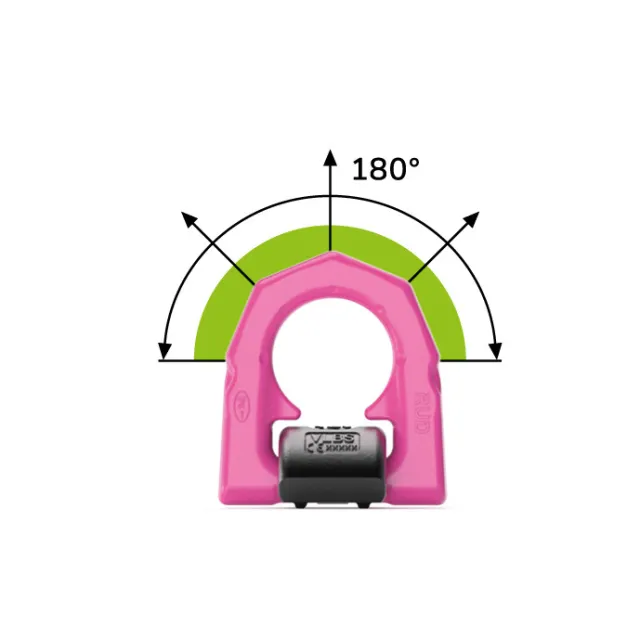

- Pivotable à 180°
- Support de suspension et bloc de soudure retenue par ressort
- Anneau de suspension réglable dans la position souhaitée
Choisir le modèle
CHF 31.10
TVA excl.
en stock
Délai de livraison prévu environ 3 Jours
Délai de livraison prévu environ 3 Jours

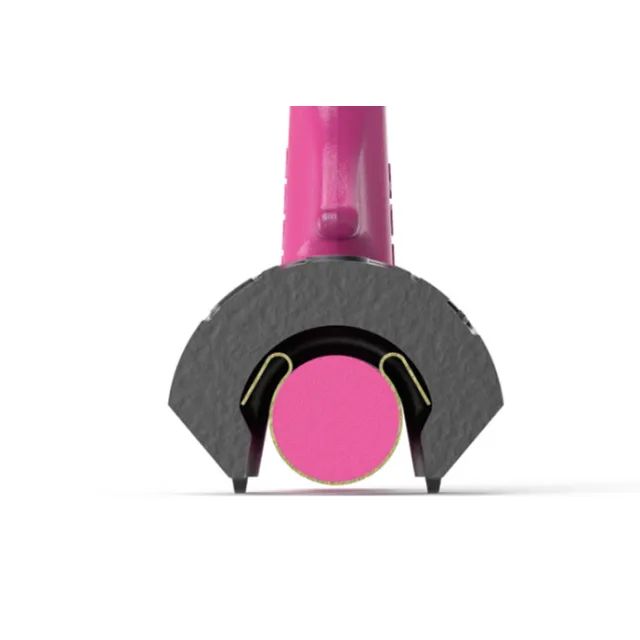

Chargeable sur tous les côtés, assemblage par soudure simple et facile. Un ressort protégé maintient le support de suspension dans n'importe quelle position. Le ressort amortit également le développement du bruit.
Recommandations d'utilisation
Vérifiez régulièrement et avant chaque utilisation que les points de fixation ne présentent pas de fissures au niveau de la soudure, de corrosion importante, d'usure, de déformations ou autres dommages et dégradation.
L'emplacement de montage doit être choisi de manière à ce que les forces appliquées puissent être absorbées par le matériel de base sans déformations nuisant à la sécurité ; si nécessaire, spécifier l'épaisseur minimale de la tôle. Le matériel à souder doit être adapté à la soudure et sans impuretés, d'huile, de peinture ou autres.
Adapté le point de levage pour un ancrage unique à chute verticalement au-dessus du centre de charge.
Disposez les points d'attache des élingues à brins multiples de manière régulière autour du centre de gravité de la charge.
Informations techniques sur le produit
-
Facteur de sécurité
4:1 -
Matériel principal
Acier -
Normes
EN 1677-1 ISO 12100 -
Unité d'emballage (UE)
Pcs -
Plage de température
-20° C to + 200° C -
Contenu des unités d'emballage (UE)
1 -
Couleur
Rose
Téléchargements de produits
Datasheet
Download
Download

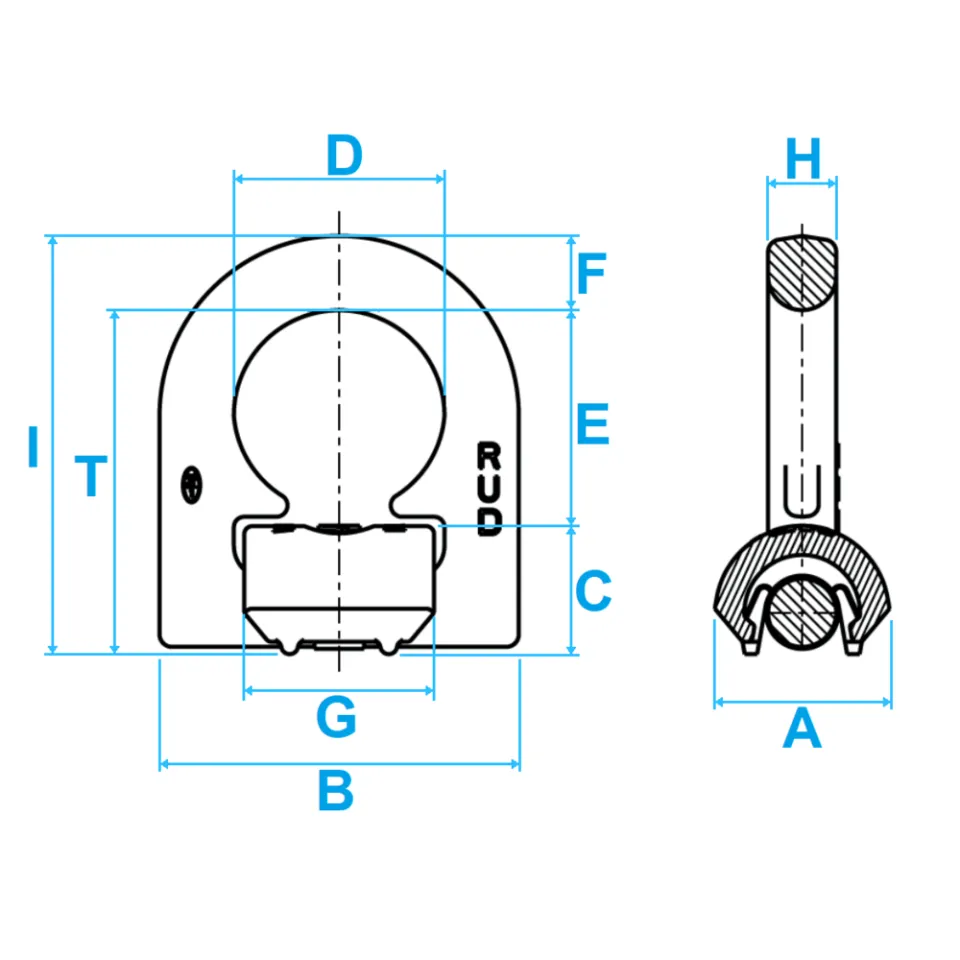

Plan technique
Informations sur le modèle
| GIN | Désignation de l'article | WLL kg Angle 0° | WLL kg Angle 90° | WLL t angle 0° | WLL t angle 90° | Dimension A | Dimension B | Dimension C | Dimension D | Dimension E | Dimension F | Dimension G | Dimension H | Dimension I | Dimension T | Poids net |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2009235 | VLBS 1.5 | 1500 kg | 1500 kg | 1.5 t | 1.5 t | 33 mm | 66 mm | 25 mm | 38 mm | 40 mm | 14 mm | 33 mm | 14 mm | 79 mm | 65 mm | 0.35 kg |
| 2009253 | VLBS 2.5 | 2500 kg | 2500 kg | 2.5 t | 2.5 t | 36 mm | 77 mm | 27 mm | 45 mm | 48 mm | 16 mm | 40 mm | 14 mm | 91 mm | 75 mm | 0.48 kg |
| 2009254 | VLBS 4 | 4000 kg | 4000 kg | 4 t | 4 t | 42 mm | 87 mm | 31 mm | 51 mm | 52 mm | 18 mm | 46 mm | 16 mm | 101 mm | 83 mm | 0.76 kg |
| 2009255 | VLBS 6.7 | 6700 kg | 6700 kg | 6.7 t | 6.7 t | 61 mm | 115 mm | 44 mm | 67 mm | 73 mm | 24 mm | 60 mm | 22 mm | 141 mm | 117 mm | 1.9 kg |
| 2009256 | VLBS 10 | 10000 kg | 10000 kg | 10 t | 10 t | 75 mm | 129 mm | 55 mm | 67 mm | 71 mm | 26.5 mm | 60 mm | 26 mm | 152.5 mm | 126 mm | 2.9 kg |
| 2009257 | VLBS 16 OF | 16000 kg | 16000 kg | 16 t | 16 t | 96 mm | 190 mm | 69 mm | 100 mm | 105 mm | 40 mm | 90 mm | 26 mm | 214 mm | 174 mm | 6.8 kg |
