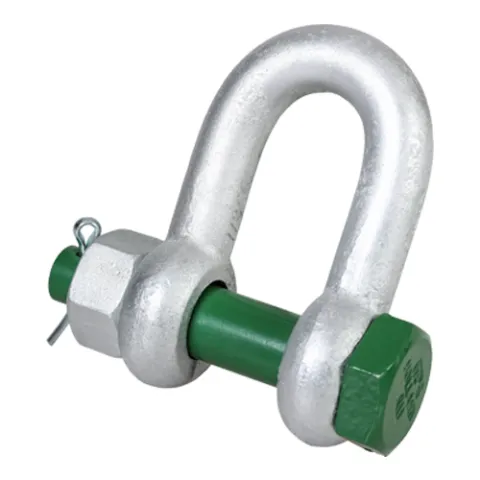

Grilli Green Pin a omega con dado e coppiglia

Grilli Green Pin a omega con dado e coppiglia

Grillo di prua con bullone e coppiglia

Item Number: 2002612

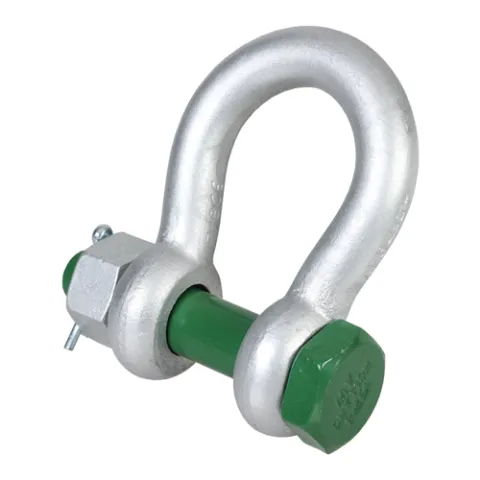

GreenPin B SB 12t
  • Doppia sicurezza (coppiglia e bullone di sicurezza)
  • La zincatura assicura una lunga durata
  • Adatto sia per sistemi a una gamba che a più gambe
  • Conforme a un'ampia gamma di certificazioni (ad es. DNV GL)
  • Con WLL in rilievo
  • Grado 60

Seleziona modello

...

Steel Grade 60

...

Galvanization

Galvanization assures long-term durability

...

Double safety

Double safety assured with cotter pin & safety bolt

...

Quenched and tempered steel

Il grillo ad arco Green Pin® BN è un grillo ad arco con bullone di sicurezza. Il grillo offre una doppia sicurezza (perno e bullone di sicurezza) che impedisce lo svitamento accidentale del perno. La durata nel tempo è garantita dalla zincatura del grillo ad arco Green Pin® BN. Naturalmente, il grillo Green Pin® Bow Shackle BN è conforme a un'ampia gamma di certificazioni di società di classe come DNV GL. Il grillo di prua Green Pin® BN è adatto sia per sistemi a una gamba che a più gambe ed è disponibile in una gamma con un limite di carico di lavoro da 0,5 a 85 tonnellate. Grado 6.

Product Technical Information

  • Tipo di grillo: bow shackle
  • Dado del grillo: safety bolt
  • Norme: EN 13889
  • Intervallo di temperatura: -40° C to + 200° C
  • Colore: silver
  • Materiale principale: Steel
  • Packaging Unit (PU): pcs
  • Packaging Unit (PU) Contenuto: 1
  • Intervallo di temperatura: -40 °F to 392 °F

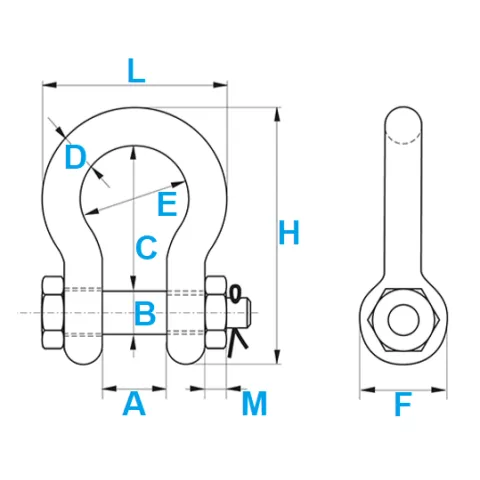

Technical Drawings

Item Number Item Name WLL Peso netto WLL Grado Fattore di sicurezza Dimensione Lungh. Dimensione Alt. Dimension F Dimension C Dimension H Dimension A Dimension B Dimension E Dimension M Diametro in pollici
2002612 GreenPin B SB 12t 12000 kg 4.8 kg 12 t 60 6:1 147 32 72 115 201 51 35 83 30 1.25 in
2002613 GreenPin B SB 25t 25000 kg 16 kg 25 t 60 6:1 216 45 103 178 300 74 50 126 23 1.75 in
2002614 GreenPin B SB 35t 35000 kg 21 kg 35 t 60 6:1 238 50 111 197 331 83 57 138 26 2 in
2002615 GreenPin B SB 42.5t 42500 kg 24.61 kg 42.5 t 60 6:1 274 57 130 222 377 95 65 160 29 2.25 in
2002616 GreenPin B SB 55t 55000 kg 42 kg 55 t 60 6:1 310 65 145 260 433 105 70 180 32 2.5 in
2009156 GreenPin B SB 0.75t 750 kg 0.1 kg 0.75 t 60 6:1 40 9 20 32 56 13 10 22 5 0.3125 in
2009157 GreenPin B SB 1t 1000 kg 0.17 kg 1 t 60 6:1 46 10 22.5 36.5 63.5 17 11 26 8 0.375 in
2009158 GreenPin B SB 1.5t 1500 kg 0.24 kg 1.5 t 60 6:1 51 11 26.5 43 74 19 13 29 11 0.4375 in
2009159 GreenPin B SB 2t 2000 kg 0.38 kg 2 t 60 6:1 58 13.5 34 51 89 22 16 32 13 0.5 in
2009160 GreenPin B SB 3.25t 3250 kg 0.7 kg 3.25 t 60 6:1 75 16 40 64 110 27 19 43 17 0.625 in
2009161 GreenPin B SB 4.75t 4750 kg 1 kg 4.75 t 60 6:1 89 19 46 76 129 31 22 51 19 0.75 in
2009162 GreenPin B SB 6.5t 6500 kg 1.7 kg 6.5 t 60 6:1 102 22 52 83 144 36 25 58 22 0.875 in
2009163 GreenPin B SB 8.5t 8500 kg 2.6 kg 8.5 t 60 6:1 118 25 59 95 164 43 28 68 25 1 in
2009164 GreenPin B SB 9.5t 9500 kg 3.8 kg 9.5 t 60 6:1 131 28 66 108 185 47 32 75 27 1.125 in
2009165 GreenPin B SB 13.5t 13500 kg 7 kg 13.5 t 60 6:1 162 35 80 133 227 57 38 92 33 1.375 in
2009166 GreenPin B SB 17t 17000 kg 8.5 kg 17 t 60 6:1 175 38 88 146 249 60 42 99 19 1.5 in
2009167 GreenPin B SB 85t 85000 kg 69 kg 85 t 60 6:1 340 75 163 329 527 127 83 190 39 3 in
2009168 GreenPin B SB 120t 120000 kg 120 kg 120 t 80 5:1 416 89 208 381 622 146 95 238 3.5 in
2015287 GreenPin B SB 0.75t 500 kg 0.06 kg 0.5 t 60 6:1 34 7 16.5 29 48.5 12 8 20 4 0.25 in
