Ancoraggio ad attrito
Fissaggio con tiranti

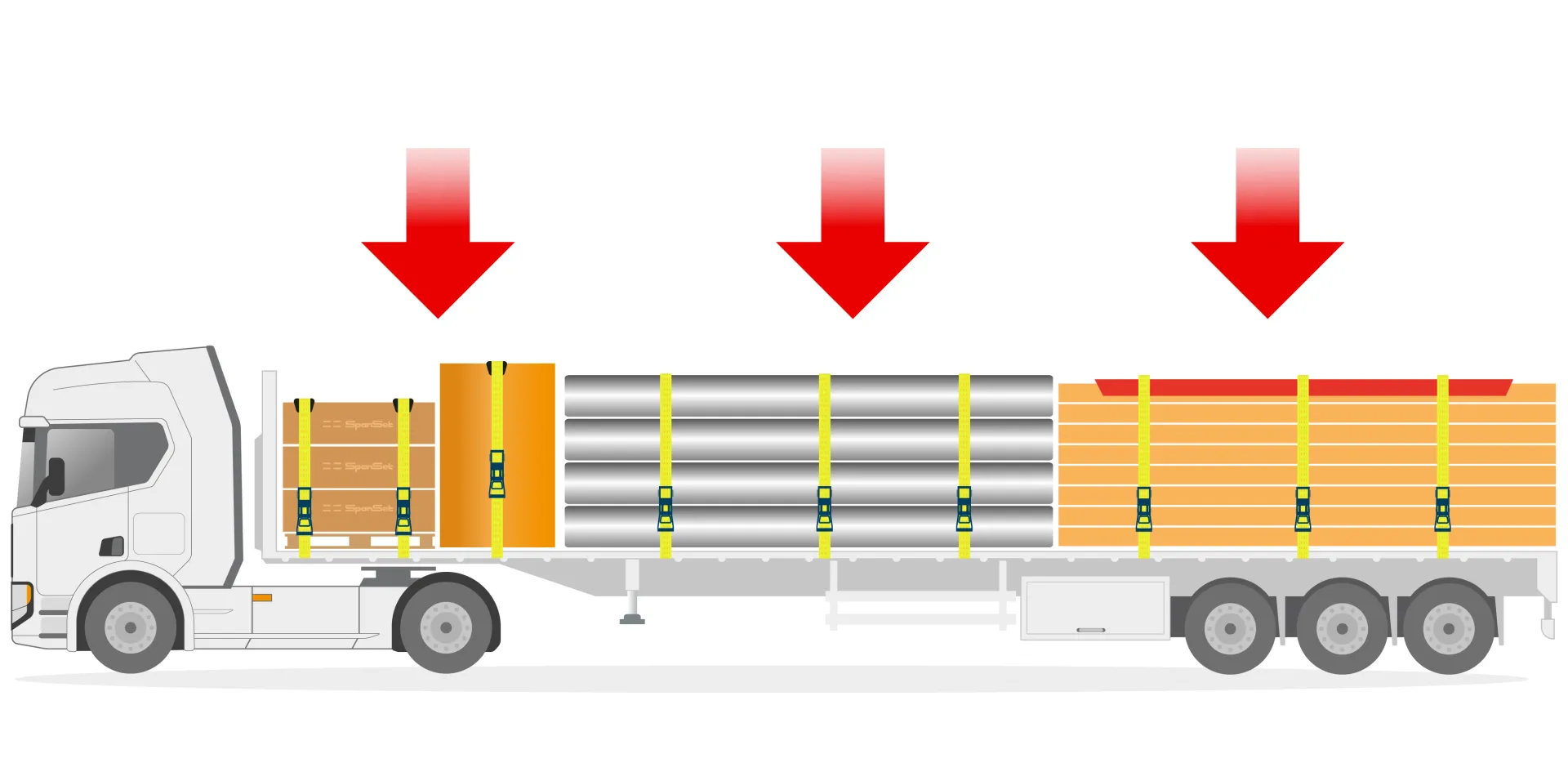

L'ancoraggio ad attrito, noto anche come fissaggio con tirante, è un metodo per fissare un carico aumentando l'attrito tra il carico stesso e il pianale o la superficie del veicolo.
Questo risultato si ottiene applicando tensione a delle cinghie che passano sopra il carico, spingendolo verso il basso e aumentando così la forza di contatto tra il carico e la superficie..
Con questo metodo, dobbiamo calcolare il numero di ancoraggi!
Grazie a questi calcoli, si lavora adeguatamente secondo la norma EN-12195
Fattori chiave
Frizione μ
La norma EN 12195-1 specifica i coefficienti di attrito da utilizzare per il calcolo del fissaggio del carico nei mezzi di trasporto. Tali coefficienti dipendono dai materiali a contatto.
- SpanSet Anti-Slip Mats: 0.6μ
- Acciaio su acciaio: 0.15μ
- Acciaio su legno: 0.2μ
- Acciaio su gomma: 0.3μ
- Legno su legno: 0.35μ
* Coefficienti per superficie asciutte e pulite
Coefficiente Stf

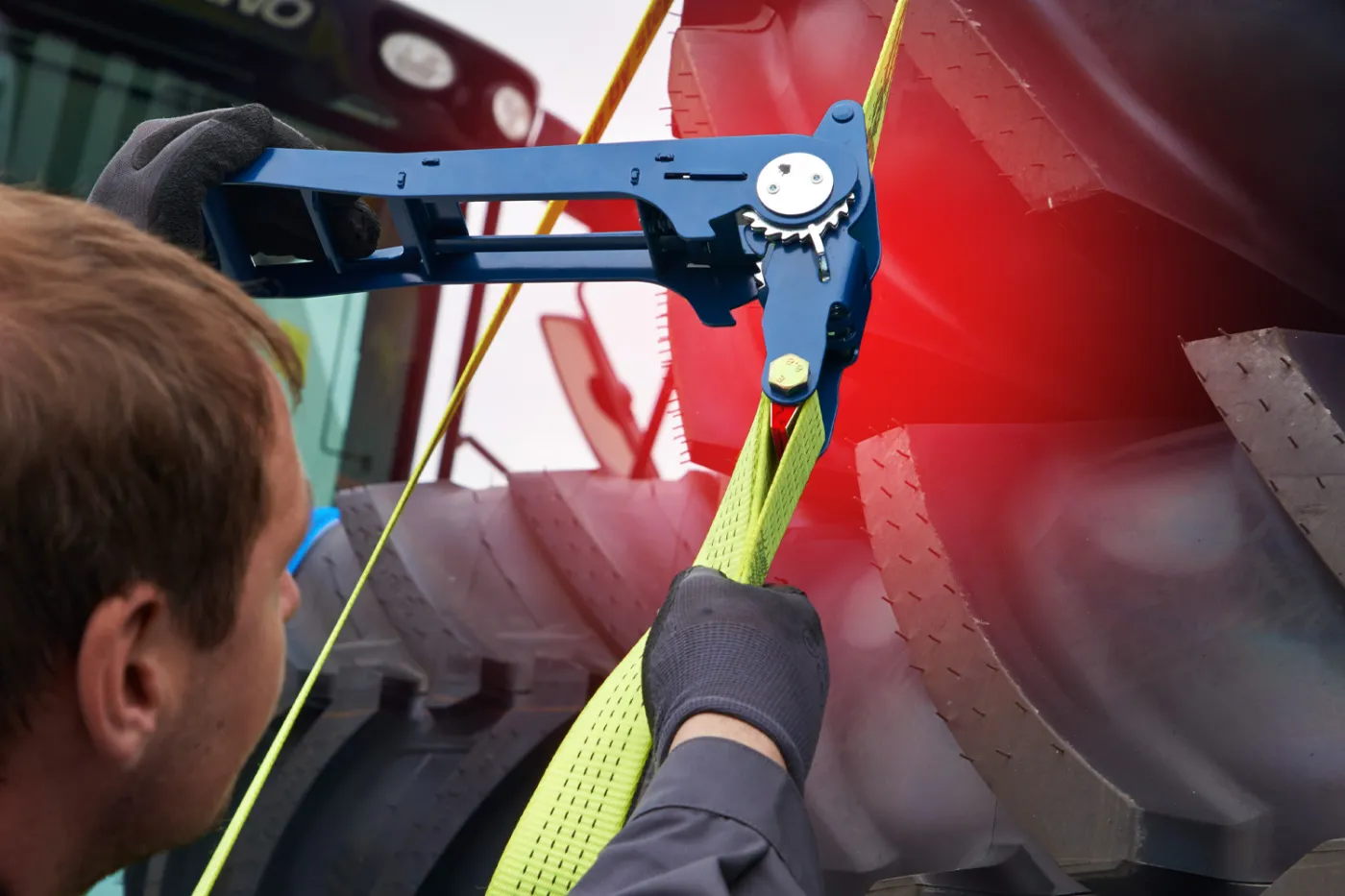

Forza di tensione standard: la tensione residua che rimane nella cinghia dopo che è stata tesa tramite un meccanismo a cricchetto o un argano.
Un valore STF più elevato indica un sistema di fissaggio più efficace, che potrebbe richiedere un numero inferiore di cinghie per fissare un carico.
Esclusiva SpanSet! I nostri sistemi di fissaggio sono dotati di TFI (Tension Force Indicator).
Angolatura α
Se l'angolo di fissaggio è inadeguato, potrebbe essere necessario aggiungere ulteriori ancorraggi per aumentare la forza di serraggio ed evitare che il carico si sposti.
- Il fissaggio a 90° ha un'efficienza del 100%.
- Il fissaggio a 60° ha un'efficienza dell'85%.
- Il fissaggio a 45° ha un'efficienza del 70%.
- Il fissaggio a 30° ha un'efficienza del 50%.
- Il fissaggio a 15° ha un'efficienza del 25%.

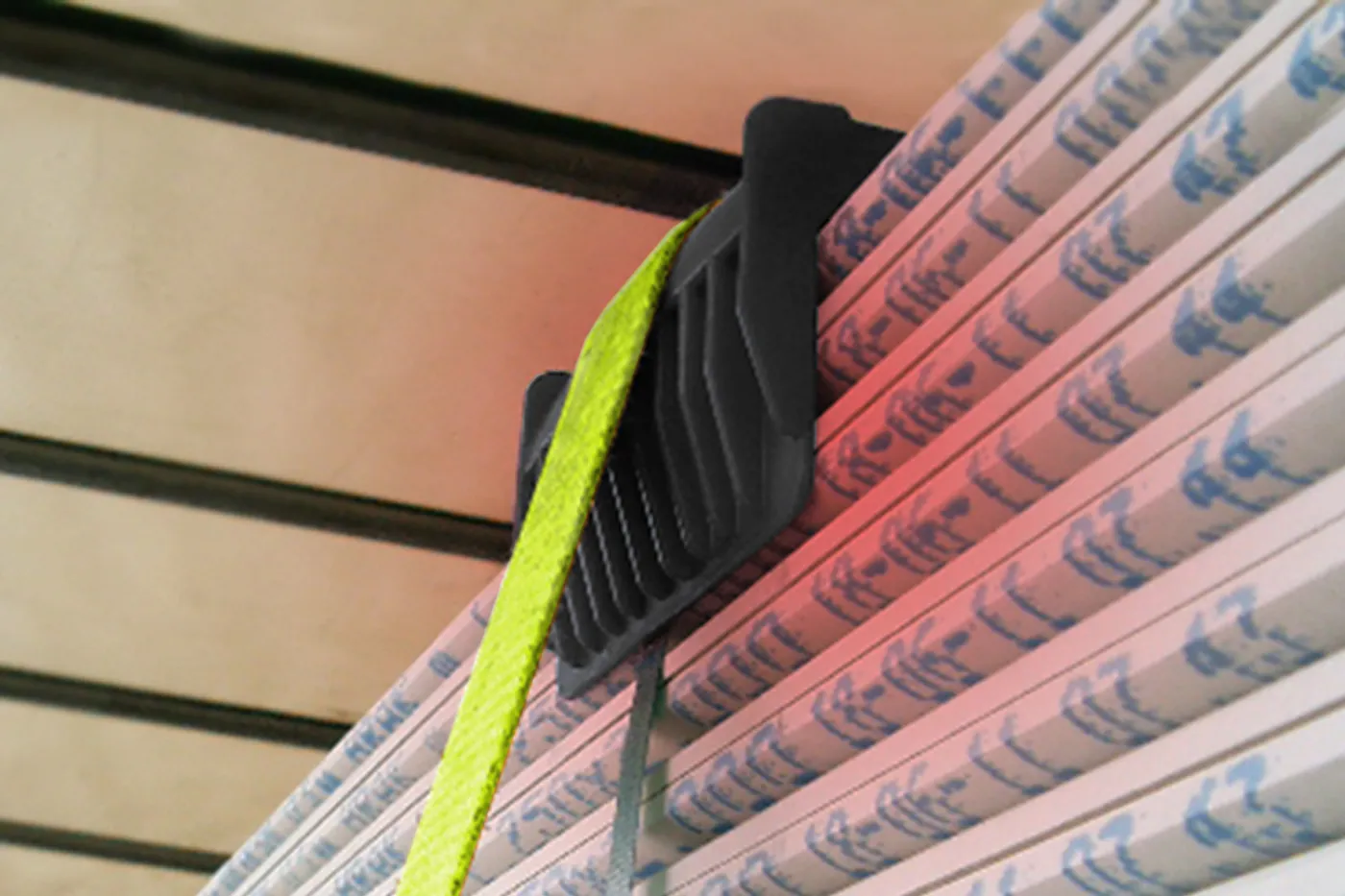

Protezioni angoli
I bordi taglienti ostacolano la tensione del sistema di fissaggio, possono danneggiare la cinghia e la pressione esercitata può danneggiare il carico.
L'uso di protezioni riduce il rischio di incidenti dovuti a un fissaggio inadeguato e di danni al carico.
Caso di studio - Fissaggio per attrito
Caratteristiche del carico
- Peso - 2000 kg
- Coefficiente di attrito - Legno su legno: 0,35 μ
- Angolo di fissaggio α - 75°
- Spigoli vivi - Sì
- Rischio di ribaltamento - No
Obiettivo: Fissaggio sicuro ed efficiente
- Tensione - Il cricchetto con valore STF determinerà il numero di ancoraggi necessari. Per carichi pesanti, raccomandiamo l'uso di sistemi di fissaggio da 500 daN o 750 daN.
- Attrito - Con un coefficiente di 0.35μ, dovremmo usare tra i 5-7 ancoraggi!
Tip Usando tappeti antiscivolo con un coefficiente di 0.6μ, possiamo ridurre il numero di ancoraggi a 2! - Protezioni - Le protezioni angolai proteggono il carico e lo rendono più semplice da distribuire
Soluzioni

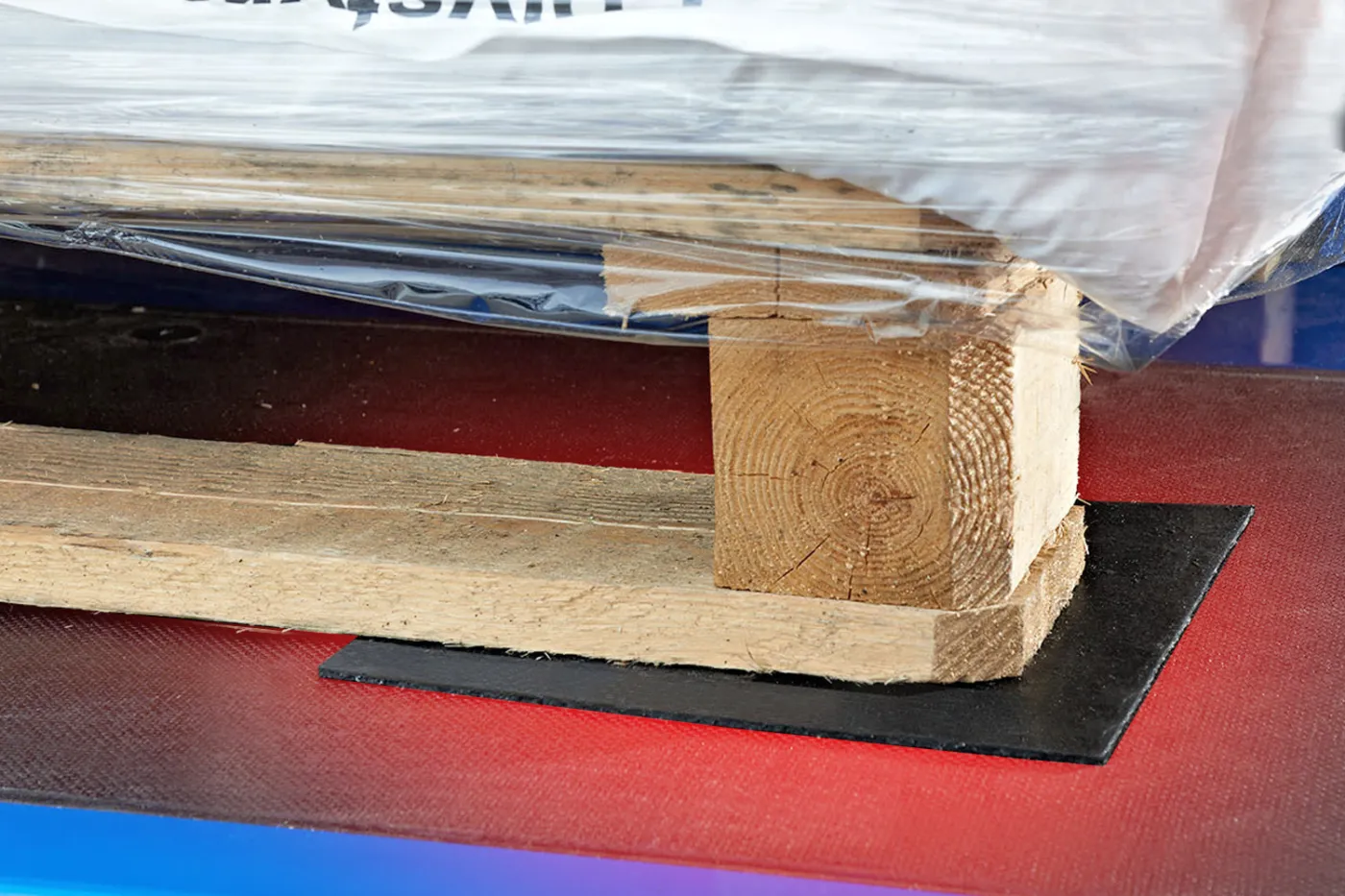

- Tappetini antiscivolo Increementano l'attrito di 0.6μ - riducendo il numeor di ancoraggi richiesti.
- 2x Ancoraggi ABS a rilascio 500dan Stf.
Include TFI - Indicatore di tensione, solo con SpanSet. - 4x Protezioni angolari permettono di distribuire la tensione sul carico
Caratteristiche degli ancoraggi SpanSet
Prodotti realizzati per le massime prestazioni
I cricchetti con queste caratteristiche offrono le migliori performance per l'ancoraggio per attrito.

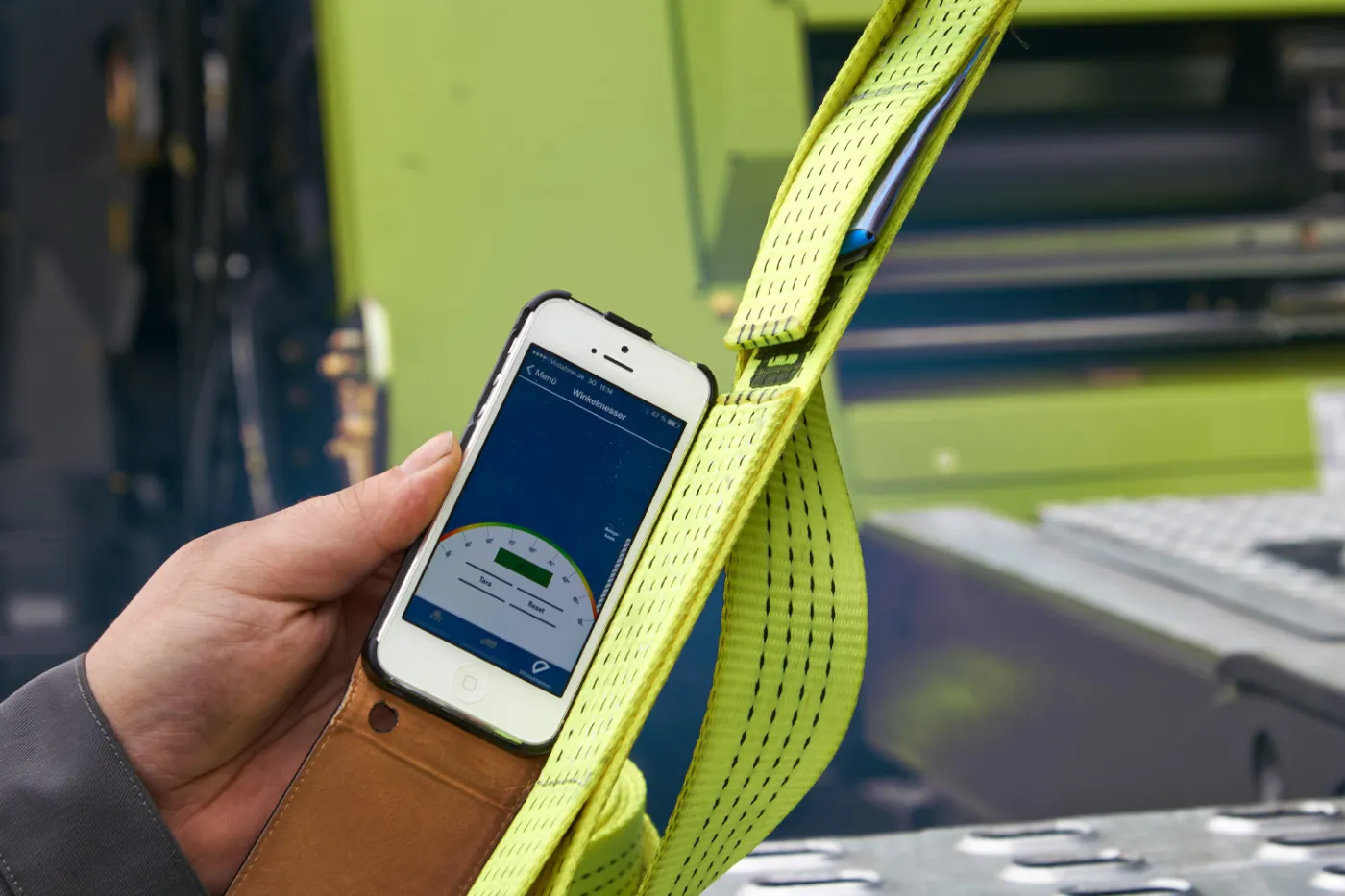

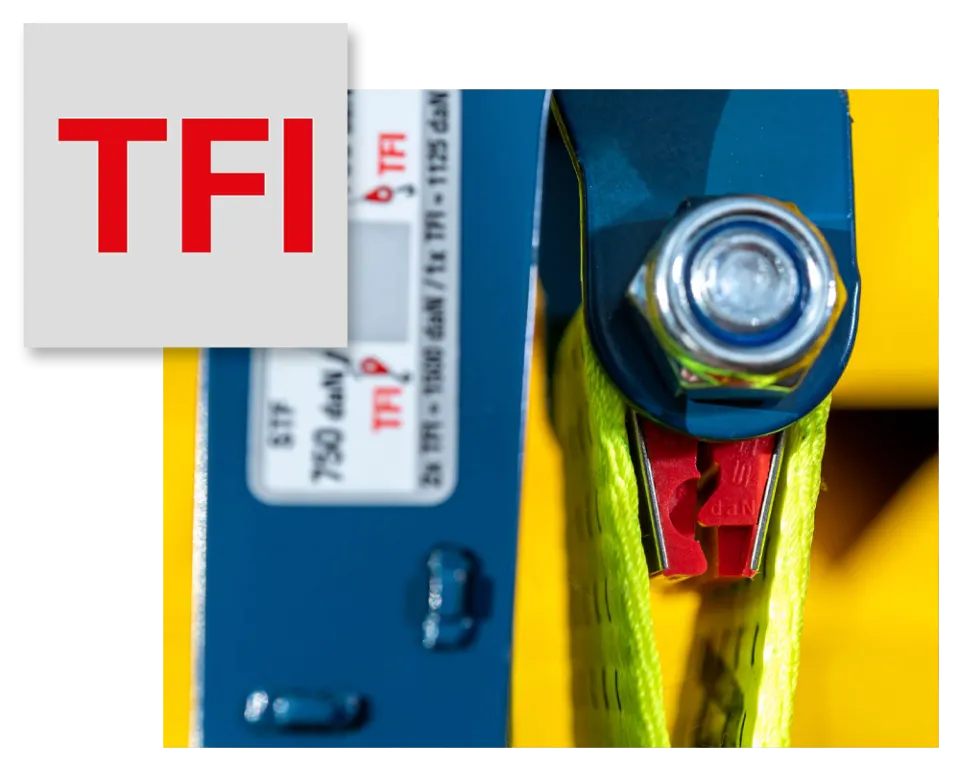

Indicatore Forza di Tensionamento
Mostra la forza di pretensionamento raggiunta
Con il TFI è possibile rilevare le forze di pretensionamento raggiunte nel sistema durante il fissaggio dei carichi e utilizzare queste informazioni nei calcoli di controllo del carico.

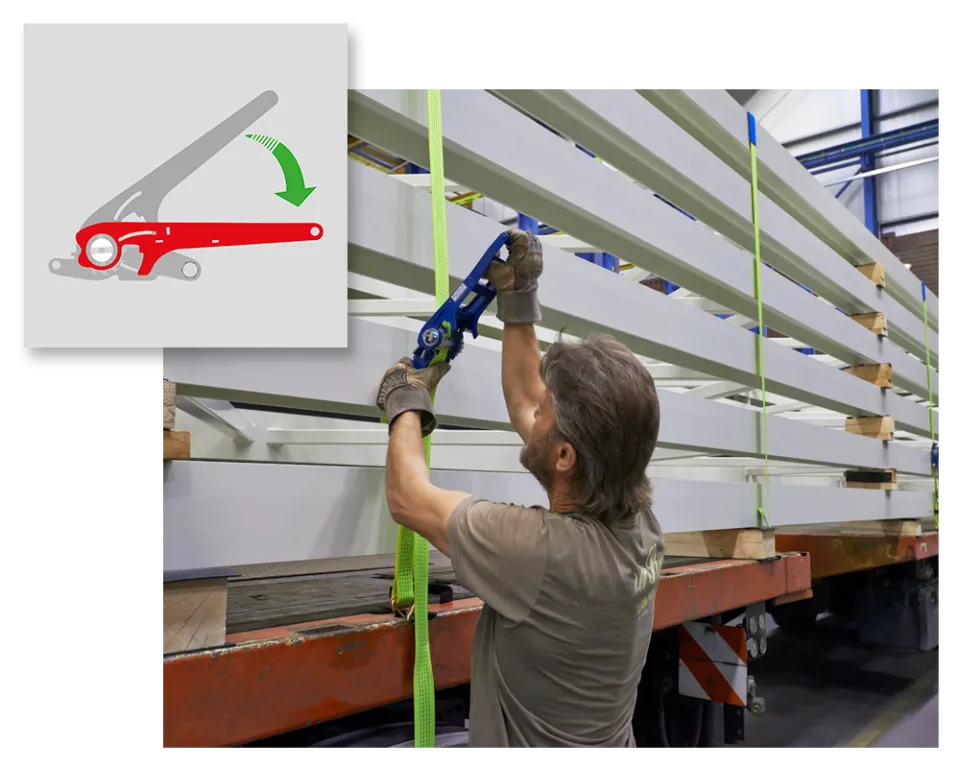

ERGO - Cricchetto a trazione (Pull-down)
Più forza di tensione, meno sforzo muscolare
Consente di raggiungere una forza di pre-tensione superiore con un impegno muscolare sensibilmente ridotto.

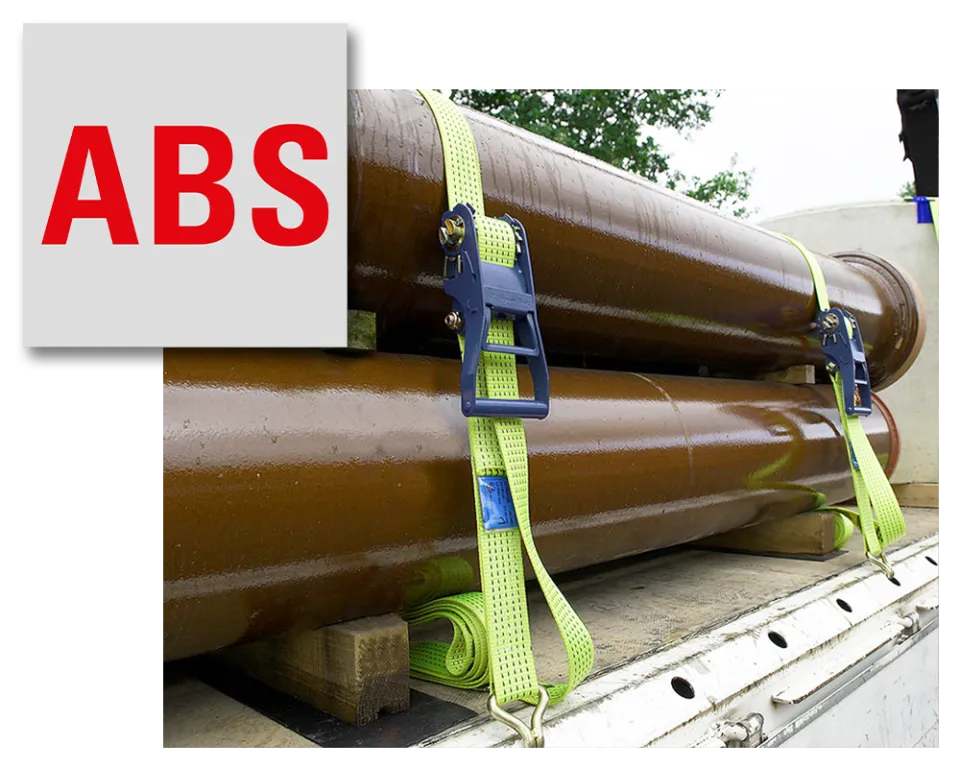

Procedura "Anti-Belt-Slip" (ABS)
Rilascio controllato della tensione
Il sistema ABS è stato sviluppato per carichi a rischio ribaltamento e consente all'utente di rilasciare la pre-tensione a piccoli scatti. L'ancoraggio può anche essere aperto completamente.
Prodotti consigliati per ancoraggio ad attrito
Calcolatore sistemi di fissaggio
Calcola il nuero degli ancoraggi requisiti

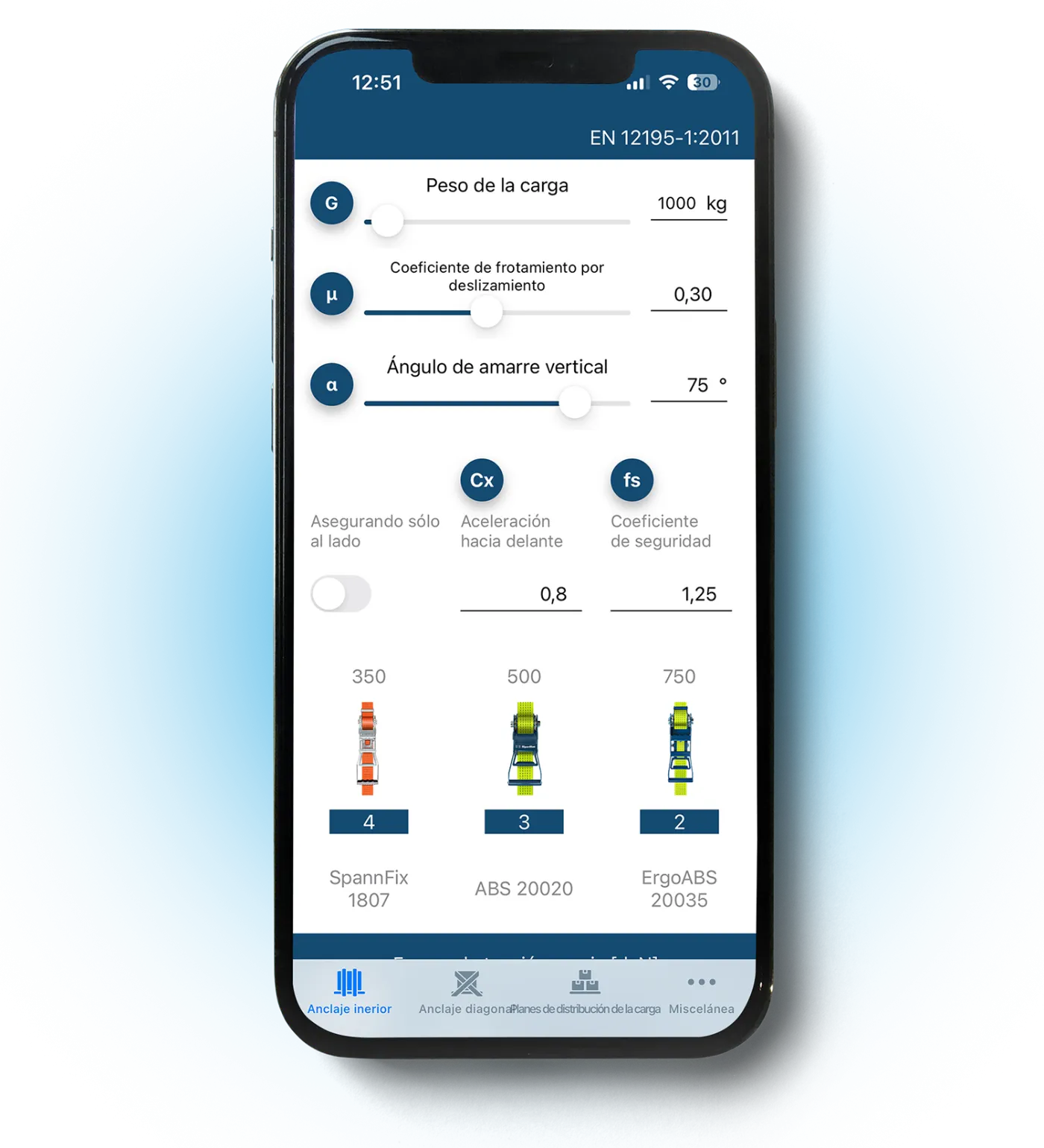

La norma EN 12195 indica i fattori e i calcoli necessari per determinare l'ancoraggio richiesto in base al metodo, alle caratteristiche del veicolo e del carico. Si tratta di formule fisiche complesse; per aiutarvi a rispettare la normativa, SpanSet vi offre l'app Lash Controller.
