C800 - Olhal Aparafusável Giratório com Rolamento

Olhal Cartec com Unidade Métrica - Grau 80

Sistema rolamentado (robusto) tem como característica principal suportar altas capacidades de trabalho

C800 - Olhal Aparafusável Giratório com Rolamento

Olhal Cartec com Unidade Métrica - Grau 80

Sistema rolamentado (robusto) tem como característica principal suportar altas capacidades de trabalho

  • 280° de rotação e 360° de rotação para máxima flexibilidade
  • Ampla gama de tamanhos para atender a diversas necessidades de elevação
  • Cargas de trabalho seguras de até 35 toneladas para aplicações pesadas
  • Dados precisos do ângulo de elevação para segurança e desempenho otimizados
  • Certificado para 20.000 ciclos de estresse para garantir durabilidade
  • 100% magnaflux tested for superior safety assurance
Informações Técnicas do Produto
Desenho técnico
Informações variadas
Downloads de produtos e manuais

Selecionar modelo

C800-M8x16 0.3t
Número de item: 2029753

Price under request

  • 280° de rotação e 360° de rotação para máxima flexibilidade
  • Ampla gama de tamanhos para atender a diversas necessidades de elevação
  • Cargas de trabalho seguras de até 35 toneladas para aplicações pesadas
  • Dados precisos do ângulo de elevação para segurança e desempenho otimizados
  • Certificado para 20.000 ciclos de estresse para garantir durabilidade
  • 100% magnaflux tested for superior safety assurance
Price under request

Selecionar modelo

C800-M8x16 0.3t
Número de item: 2029753

Price under request

Se ajusta à direção da carga. Gira mesmo quando submetido a carga máxima de trabalho.



Giros e tombamentos de cargas: considerações essenciais

Ao realizar operações que envolvem giros e tombamentos de cargas, é fundamental considerar a capacidade nominal dos acessórios de içamento.



Importante: A capacidade de carga gravada no corpo do olhal sempre se refere à condição de trabalho mais desfavorável, ou seja, com um ângulo de 90°. Quando a carga é içada na posição vertical (0°), a capacidade aumenta significativamente.



Exemplo: Um olhal M12 possui capacidade de 0,5 toneladas quando utilizado na posição horizontal (90°), enquanto na posição vertical (0°) essa capacidade sobe para 1 tonelada.

Esse fator deve ser levado em conta para garantir a segurança e eficiência na movimentação de cargas.

Product advantages

...

Aço de grau 80

Made from steel grade 80, offering excellent resistance to high loads and wear.

Informações Técnicas do Produto

  • Grau
    80
  • Material principal
    Aço
  • Unidade de embalagem (PU)
    pcs
  • Unidade de embalagem (PU) Conteúdo
    1
  • Cor
    Vermelho

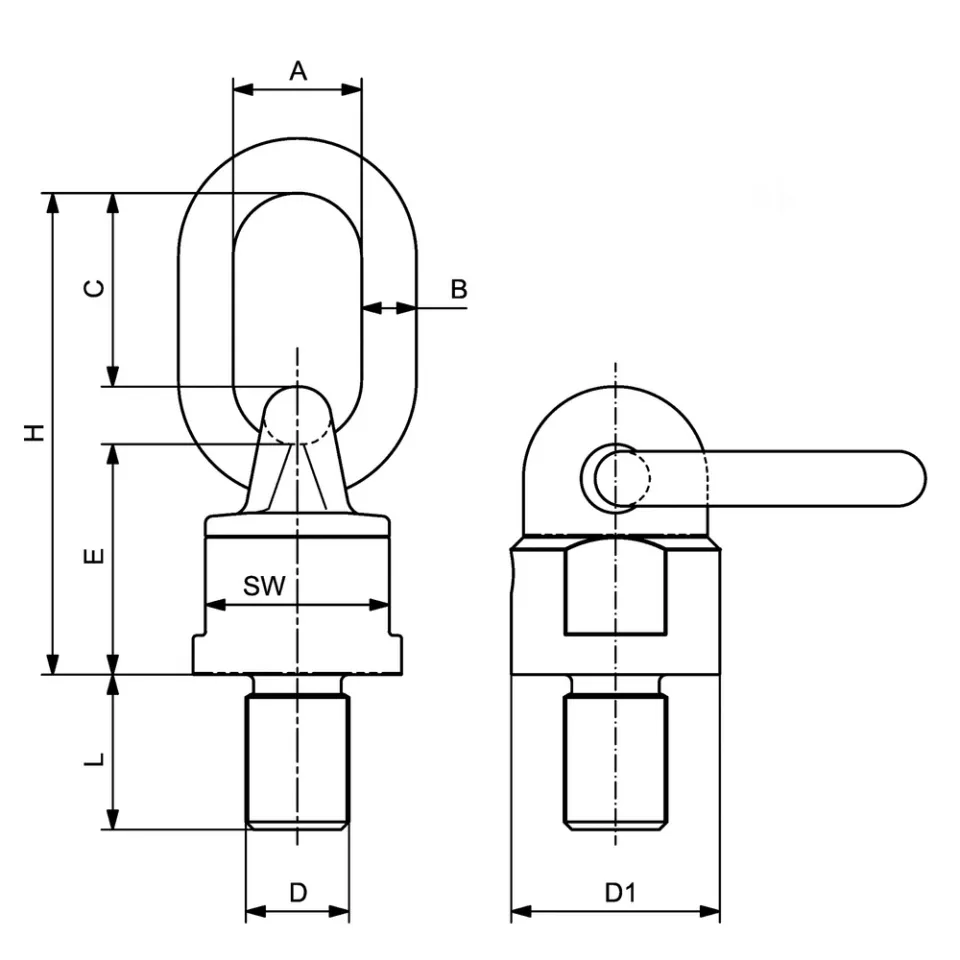

Desenho técnico

Product technical drawing

Informações variadas

Número de item Nome do item Preço Estoque Purchase Carga Limite de Trabalho (WLL) Dimensão L Dimensão D Carga Limite de Trabalho (WLL) Dimensão A Dimensão B Dimension D1 Dimensão C Dimensão E Dimensão H Dimension SW Peso Net Torque Máximo de Aperto
2029753 C800-M8x16 0.3t

Price under request

 300 kg 16 mm 8 mm 0.3 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.48 kg 10 Nm
2029754 C800-M8x18 0.3t

Price under request

 300 kg 18 mm 8 mm 0.3 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.48 kg 10 Nm
2029755 C800-M10X18 0.3t

Price under request

 300 kg 18 mm 10 mm 0.3 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.48 kg 10 Nm
2029756 C800-M12X18 0.5t

Price under request

 500 kg 18 mm 12 mm 0.5 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.5 kg 10 Nm
2029757 C800-M16X20 1.12t

Price under request

 1120 kg 20 mm 16 mm 1.12 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.5 kg 30 Nm
2029758 C800-M16X30 1.12t

Price under request

 1120 kg 30 mm 16 mm 1.12 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.53 kg 30 Nm
2029759 C800-M20X30 1.12t

Price under request

 1120 kg 30 mm 20 mm 1.12 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.53 kg 70 Nm
2029788 C800-M20-30 2t

Price under request

 2000 kg 30 mm 20 mm 2 t 34 mm 16 mm 50 mm 57 mm 61 mm 131 mm 40 mm 1.05 kg 70 Nm
2029789 C800-M24X30 3.15t

Price under request

 3150 kg 30 mm 24 mm 3.15 t 40 mm 18 mm 58 mm 70 mm 68 mm 153 mm 48 mm 1.63 kg 150 Nm
2029790 C800-M30x35 5.3t

Price under request

 5300 kg 35 mm 30 mm 5.3 t 45 mm 22 mm 75 mm 65 mm 80 mm 165 mm 65 mm 2.23 kg 225 Nm
2029791 C800-M30x45 5.3t

Price under request

 5300 kg 45 mm 30 mm 5.3 t 45 mm 22 mm 75 mm 65 mm 80 mm 205 mm 65 mm 2.23 kg 225 Nm
2029792 C800-M30x35 8t

Price under request

 8000 kg 35 mm 30 mm 8 t 50 mm 23 mm 85 mm 95 mm 95 mm 205 mm 75 mm 5.3 kg 225 Nm
2029793 C800-M30x45 8t

Price under request

 8000 kg 45 mm 30 mm 8 t 50 mm 23 mm 85 mm 95 mm 95 mm 205 mm 75 mm 5.3 kg 225 Nm
2029794 C800-M36x54 8t

Price under request

 8000 kg 54 mm 36 mm 8 t 50 mm 23 mm 85 mm 95 mm 95 mm 205 mm 75 mm 5.5 kg 410 Nm
2029795 C800-M42x63 10t

Price under request

 10000 kg 63 mm 42 mm 10 t 50 mm 23 mm 85 mm 95 mm 95 mm 280 mm 75 mm 10 kg 550 Nm
2029796 C800-M48x60 15t

Price under request

 15000 kg 60 mm 48 mm 15 t 70 mm 32 mm 120 mm 120 mm 130 mm 280 mm 95 mm 10 kg 550 Nm
2029797 C800-M56x78 15t

Price under request

 15000 kg 78 mm 56 mm 15 t 70 mm 32 mm 120 mm 120 mm 130 mm 280 mm 95 mm 10 kg 800 Nm
2029798 C800-M64x96 15t

Price under request

 15000 kg 96 mm 64 mm 15 t 70 mm 32 mm 120 mm 120 mm 130 mm 280 mm 95 mm 10 kg 800 Nm
2029799 C800-M72x108 25t

Price under request

 25000 kg 108 mm 72 mm 25 t 90 mm 45 mm 170 mm 130 mm 165 mm 338 mm 140 mm 29 kg 800 Nm
2029800 C800-M80x120 30t

Price under request

 30000 kg 120 mm 80 mm 30 t 90 mm 45 mm 170 mm 130 mm 165 mm 338 mm 140 mm 29 kg 1500 Nm
2029801 C800-M90x135 35t

Price under request

 35000 kg 135 mm 90 mm 30 t 90 mm 45 mm 170 mm 130 mm 165 mm 338 mm 140 mm 29 kg 2000 Nm
2029804 C800-M12x25 0.5t

Price under request

 500 kg 25 mm 12 mm 0.5 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.5 kg 10 Nm
