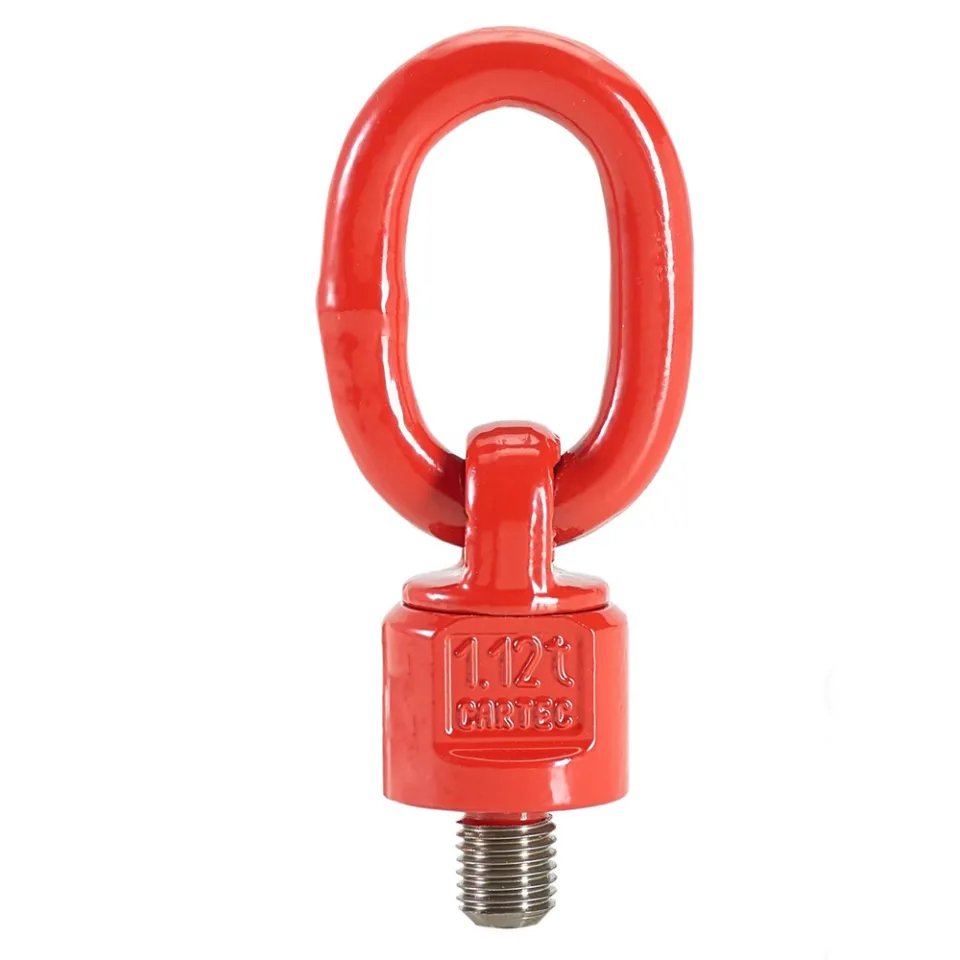

C800 UNC - Olhal Aparafusável Giratório com Rolamento

C800 UNC - Olhal Aparafusável Giratório com Rolamento

Sistema rolamentado (robusto) tem como característica principal suportar altas capacidades de trabalho

Número de item: 2029803
C800UNC 5/16” - 18x16
  • 280° de rotação e 360° de rotação para máxima flexibilidade
  • Ampla gama de tamanhos para atender a diversas necessidades de elevação
  • Cargas de trabalho seguras de até 35 toneladas para aplicações pesadas
  • Dados precisos do ângulo de elevação para segurança e desempenho otimizados
  • Certificado para 20.000 ciclos de estresse para garantir durabilidade
  • 100% magnaflux tested for superior safety assurance

Selecionar modelo

Para mais informações, por favor entre em contato através do telefone (24) 3360-4595 ou e-mail [email protected]
...

Aço de grau 80

Se ajusta à direção da carga. Gira mesmo quando submetido a carga máxima de trabalho.



Giros e tombamentos de cargas: considerações essenciais

Ao realizar operações que envolvem giros e tombamentos de cargas, é fundamental considerar a capacidade nominal dos acessórios de içamento.



Importante: A capacidade de carga gravada no corpo do olhal sempre se refere à condição de trabalho mais desfavorável, ou seja, com um ângulo de 90°. Quando a carga é içada na posição vertical (0°), a capacidade aumenta significativamente.



Exemplo: Um olhal M12 possui capacidade de 0,5 toneladas quando utilizado na posição horizontal (90°), enquanto na posição vertical (0°) essa capacidade sobe para 1 tonelada.

Esse fator deve ser levado em conta para garantir a segurança e eficiência na movimentação de cargas.

Informações Técnicas do Produto

  • Material principal
    Aço
  • Unidade de embalagem (PU)
    pcs
  • Unidade de embalagem (PU) Conteúdo
    1

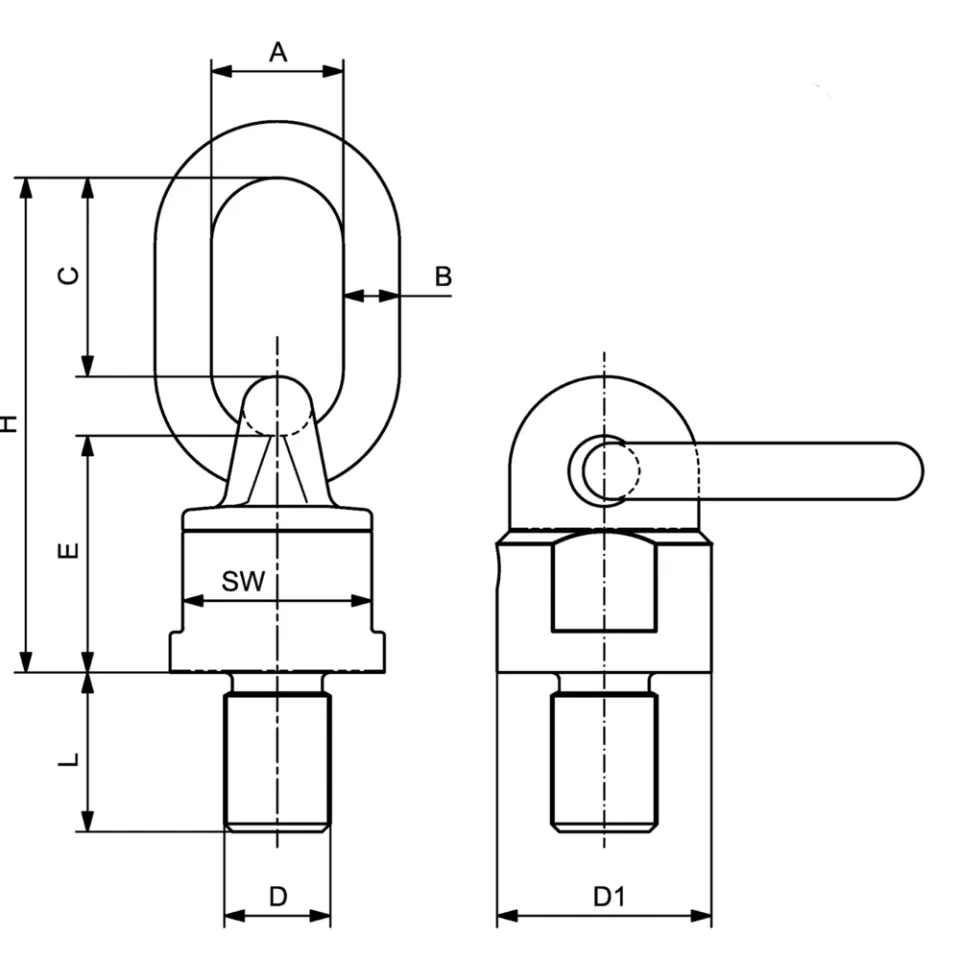

Desenho técnico

Número de item Nome do item Dimensão D Dimensão L UNC Carga Limite de Trabalho (WLL) Carga Limite de Trabalho (WLL) Dimensão A Dimensão B Dimensão C Dimension D1 Dimensão E Dimensão H Dimension SW Peso Net Torque Máximo de Aperto
2029803 C800UNC 5/16” - 18x16 18 mm 16 mm 5/16” 300 kg 0.3 t 30 mm 13 mm 46 mm 38 mm 50 mm 105 mm 30 mm 0.48 kg 10 Nm
2030172 C800-UNC-3/8 16x18 16 mm 18 mm 3/8” 300 kg 0.3 t 30 mm 13 mm 46 mm 38 mm 50 mm 105 mm 30 mm 0.48 kg 10 Nm
2030173 C800-UNC-1/2 13x25 13 mm 25 mm 1/2” 500 kg 0.5 t 30 mm 13 mm 46 mm 38 mm 50 mm 105 mm 30 mm 0.5 kg 10 Nm
2030174 C800-UNC-5/8 11x30 11 mm 30 mm 5/8” 1120 kg 1.12 t 30 mm 13 mm 46 mm 38 mm 50 mm 105 mm 30 mm 0.53 kg 30 Nm
2030175 C800-UNC-1 8x30 8 mm 30 mm 1” 3150 kg 3.15 t 40 mm 18 mm 70 mm 58 mm 68 mm 153 mm 48 mm 1.63 kg 150 Nm
2030176 C800-UNC-1 1/4 - 7x45 7 mm 45 mm 1 1/4” 5300 kg 5.3 t 45 mm 22 mm 65 mm 75 mm 80 mm 165 mm 65 mm 2.23 kg 225 Nm
2030177 C800-UNC-1 1/2 6x54 6 mm 54 mm 1 1/2” 8000 kg 8 t 50 mm 23 mm 95 mm 85 mm 95 mm 205 mm 75 mm 5.3 kg 225 Nm
2030178 C800-UNC-1 3/4 5x63 5 mm 63 mm 1 3/4” 10000 kg 10 t 50 mm 23 mm 95 mm 85 mm 95 mm 205 mm 75 mm 10 kg 550 Nm
2030179 C800-UNC-2 4.5x60 4.5 mm 60 mm 2” 15000 kg 15 t 70 mm 32 mm 120 mm 120 mm 130 mm 280 mm 95 mm 10 kg 550 Nm
2030180 C800-UNC-2 1/4 4.5x78 4.5 mm 78 mm 2 1/4” 15000 kg 15 t 70 mm 32 mm 120 mm 120 mm 130 mm 280 mm 95 mm 10 kg 800 Nm
2030181 C800-UNC-2 1/2 4x96 4 mm 96 mm 2 1/2” 15000 kg 15 t 70 mm 32 mm 120 mm 120 mm 130 mm 280 mm 95 mm 10 kg 800 Nm
2030182 C800-UNC-2 3/4 4x104 4 mm 104 mm 2 3/4” 16000 kg 16 t 70 mm 32 mm 120 mm 120 mm 130 mm 280 mm 95 mm 10 kg 800 Nm
2030183 C800-UNC-3 4x108 4 mm 108 mm 3” 25000 kg 25 t 90 mm 45 mm 130 mm 170 mm 165 mm 338 mm 140 mm 29 kg 1200 Nm
2030184 C800-UNC-3 1/2 4x135 4 mm 135 mm 3 1/2” 35000 kg 35 t 90 mm 45 mm 130 mm 170 mm 165 mm 338 mm 140 mm 29 kg 2000 Nm
2030185 C800-UNC-3/4 10x30 10 mm 30 mm 3/4” 2000 kg 2 t 34 mm 16 mm 57 mm 50 mm 61 mm 131 mm 40 mm 1.05 kg 70 Nm
