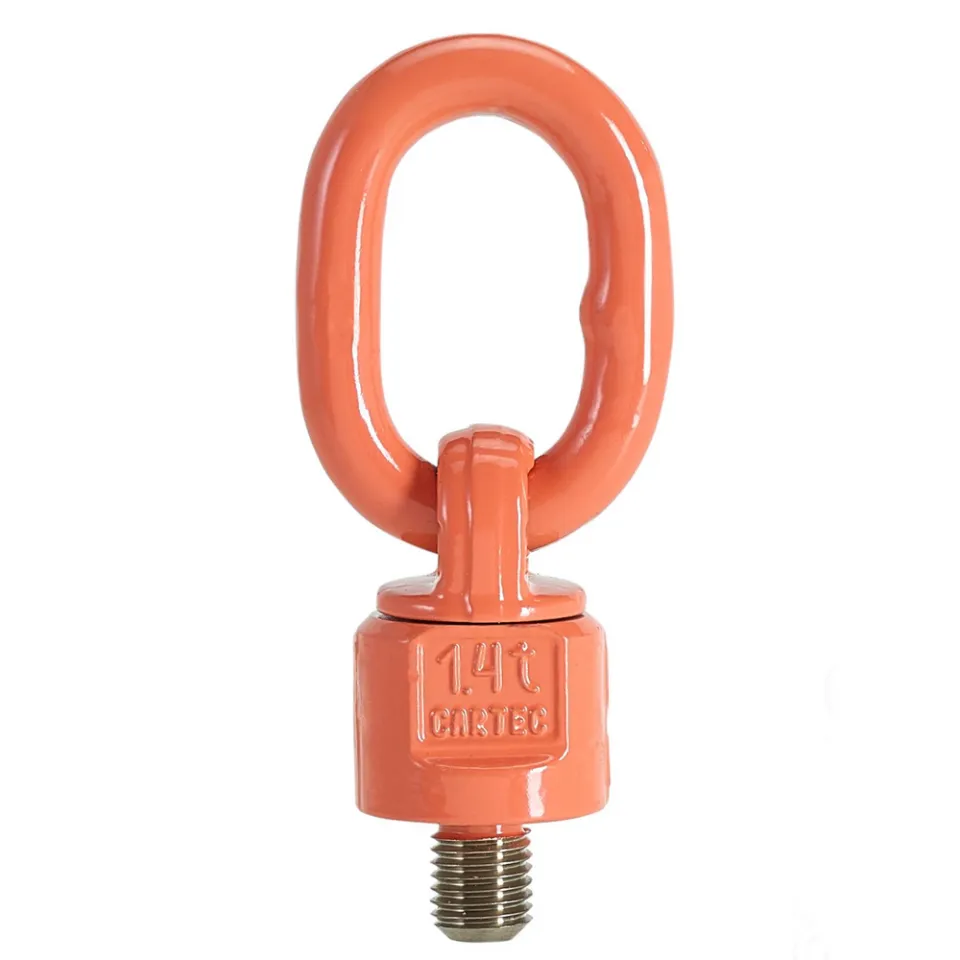

C800X - Olhal Aparafusável Giratório com Rolamento

Olhal Cartec com Unidade Métrica - Grau 100

Sistema rolamentado (robusto) tem como característica principal suportar altas capacidades de trabalho

C800X - Olhal Aparafusável Giratório com Rolamento

Olhal Cartec com Unidade Métrica - Grau 100

Sistema rolamentado (robusto) tem como característica principal suportar altas capacidades de trabalho

  • 280° de rotação e 360° de rotação para máxima flexibilidade
  • Ampla gama de tamanhos para atender a diversas necessidades de elevação
  • Cargas de trabalho seguras de até 40 toneladas para aplicações pesadas
  • Dados precisos do ângulo de elevação para segurança e desempenho otimizados
  • Certificado para 20.000 ciclos de estresse para garantir durabilidade
  • 100% testado com magnaflux para garantia de segurança superior
Informações Técnicas do Produto
Desenho técnico
Informações variadas
Downloads de produtos e manuais

Selecionar modelo

C800X-M8x16 0.3t
Número de item: 2029805

Price under request

  • 280° de rotação e 360° de rotação para máxima flexibilidade
  • Ampla gama de tamanhos para atender a diversas necessidades de elevação
  • Cargas de trabalho seguras de até 40 toneladas para aplicações pesadas
  • Dados precisos do ângulo de elevação para segurança e desempenho otimizados
  • Certificado para 20.000 ciclos de estresse para garantir durabilidade
  • 100% testado com magnaflux para garantia de segurança superior
Price under request

Selecionar modelo

C800X-M8x16 0.3t
Número de item: 2029805

Price under request

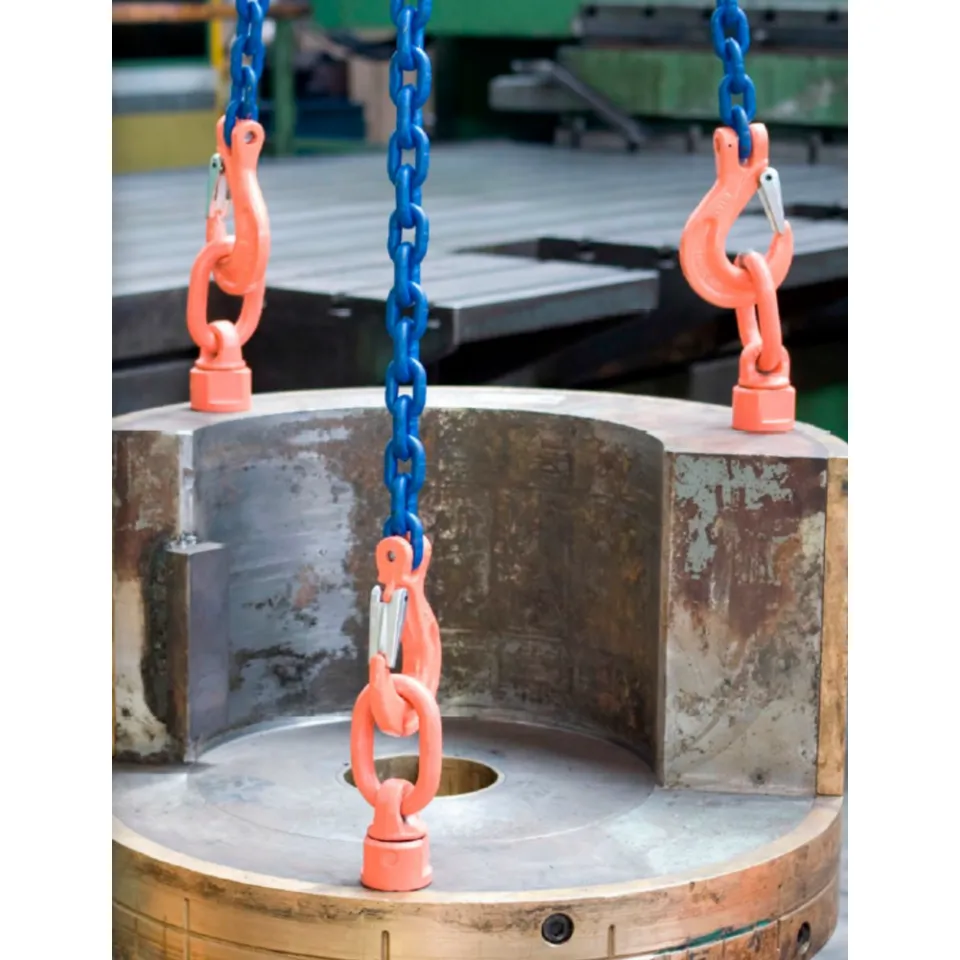

Se ajusta à direção da carga. Gira mesmo quando submetido a carga máxima de trabalho.



Giros e tombamentos de cargas: considerações essenciais

Ao realizar operações que envolvem giros e tombamentos de cargas, é fundamental considerar a capacidade nominal dos acessórios de içamento.



Importante: A capacidade de carga gravada no corpo do olhal sempre se refere à condição de trabalho mais desfavorável, ou seja, com um ângulo de 90°. Quando a carga é içada na posição vertical (0°), a capacidade aumenta significativamente.



Exemplo: Um olhal M12 possui capacidade de 0,5 toneladas quando utilizado na posição horizontal (90°), enquanto na posição vertical (0°) essa capacidade sobe para 1 tonelada.

Esse fator deve ser levado em conta para garantir a segurança e eficiência na movimentação de cargas.

Product advantages

...

Aço de grau 100

Made from steel grade 100 for enhanced strength and increased performance under extreme conditions.

Informações Técnicas do Produto

  • Grau
    100
  • Material principal
    Aço
  • Unidade de embalagem (PU)
    pcs
  • Unidade de embalagem (PU) Conteúdo
    1
  • Cor
    Laranja

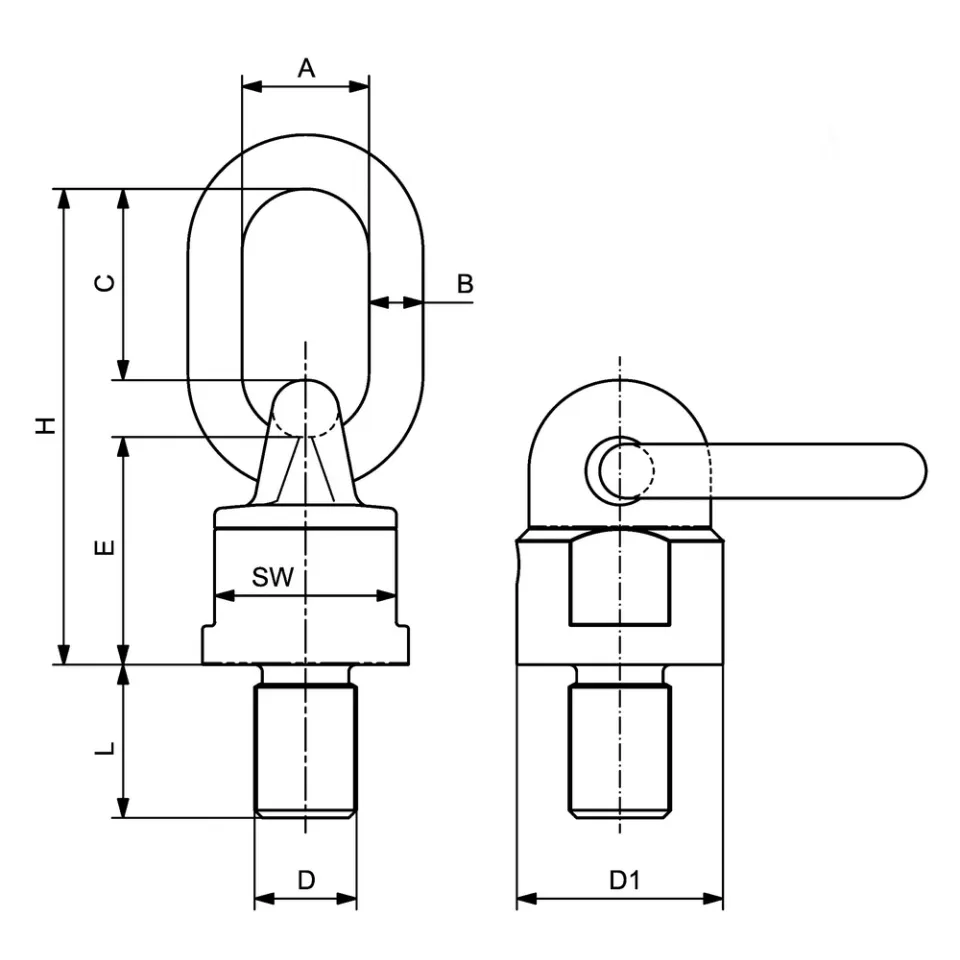

Desenho técnico

Product technical drawing

Informações variadas

Número de item Nome do item Preço Estoque Purchase Carga Limite de Trabalho (WLL) Dimensão L Dimensão D Carga Limite de Trabalho (WLL) Dimensão A Dimensão B Dimension D1 Dimensão C Dimensão E Dimensão H Dimension SW Peso Net Torque Máximo de Aperto
2029805 C800X-M8x16 0.3t

Price under request

 300 kg 16 mm 8 mm 0.3 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.48 kg 10 Nm
2029806 C800X-M8x18 0.3t

Price under request

 300 kg 18 mm 8 mm 0.3 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.48 kg 10 Nm
2029807 C800X-M10x18 0.5t

Price under request

 500 kg 18 mm 10 mm 0.5 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.48 kg 10 Nm
2029809 C800x-M12x18 0.7t

Price under request

 700 kg 18 mm 12 mm 0.7 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.5 kg 10 Nm
2029810 C800x-M14x20 1t

Price under request

 1000 kg 20 mm 14 mm 1 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.53 kg 25 Nm
2029811 C800x-M16x20 1.4t

Price under request

 1400 kg 20 mm 16 mm 1.4 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.53 kg 30 Nm
2029812 C800x-M20x30 1.7t

Price under request

 1700 kg 30 mm 20 mm 1.7 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.53 kg 70 Nm
2029813 C800x-M24x30 1.7

Price under request

 1700 kg 30 mm 24 mm 1.7 t 30 mm 13 mm 38 mm 46 mm 50 mm 105 mm 30 mm 0.53 kg 70 Nm
2029814 C800x-M20x30 2.5t

Price under request

 2500 kg 30 mm 20 mm 2.5 t 34 mm 16 mm 50 mm 57 mm 61 mm 131 mm 40 mm 1.05 kg 70 Nm
2029815 C800x-M24x30 4t

Price under request

 4000 kg 30 mm 24 mm 4 t 40 mm 18 mm 58 mm 70 mm 68 mm 153 mm 48 mm 1.63 kg 150 Nm
2029816 C800x-M30x35 4t

Price under request

 4000 kg 35 mm 30 mm 4 t 40 mm 18 mm 58 mm 70 mm 68 mm 153 mm 48 mm 1.63 kg 150 Nm
2029817 C800x-M30x35 6.7t

Price under request

 6700 kg 35 mm 30 mm 6.7 t 45 mm 22 mm 80 mm 65 mm 71 mm 156 mm 70 mm 2.85 kg 225 Nm
2029818 C800x-M30x45 8t

Price under request

 8000 kg 45 mm 30 mm 8 t 50 mm 23 mm 90 mm 91 mm 86 mm 200 mm 80 mm 4.4 kg 225 Nm
2029819 C800x-M36x54 10t

Price under request

 10000 kg 54 mm 36 mm 10 t 50 mm 23 mm 90 mm 91 mm 86 mm 200 mm 80 mm 4.62 kg 410 Nm
2029820 C800x-M42x63 12.5t

Price under request

 12500 kg 63 mm 42 mm 12.5 t 50 mm 23 mm 90 mm 91 mm 86 mm 200 mm 80 mm 5.2 kg 550 Nm
2029821 C800x-M45x60 12.5t

Price under request

 12500 kg 60 mm 45 mm 12.5 t 50 mm 23 mm 90 mm 91 mm 86 mm 200 mm 80 mm 5.2 kg 550 Nm
2029822 C800x-M48x72 12.5t

Price under request

 12500 kg 72 mm 48 mm 12.5 t 50 mm 23 mm 90 mm 91 mm 86 mm 200 mm 80 mm 5.2 kg 550 Nm
2029823 C800x-M45x60 16t

Price under request

 16000 kg 60 mm 45 mm 16 t 70 mm 32 mm 120 mm 120 mm 112 mm 262 mm 100 mm 10.9 kg 550 Nm
2029824 C800x-M48x60 17t

Price under request

 17000 kg 60 mm 48 mm 17 t 70 mm 32 mm 120 mm 120 mm 112 mm 262 mm 100 mm 10.9 kg 550 Nm
2029825 C800x-M56x78 18t

Price under request

 18000 kg 78 mm 56 mm 18 t 70 mm 32 mm 120 mm 120 mm 112 mm 262 mm 100 mm 10.9 kg 800 Nm
2029826 C800x-M64x96 20t

Price under request

 20000 kg 96 mm 64 mm 20 t 70 mm 32 mm 170 mm 120 mm 112 mm 262 mm 100 mm 10.9 kg 800 Nm
2029827 C800x-M64x96 28t

Price under request

 28000 kg 96 mm 64 mm 28 t 90 mm 45 mm 170 mm 124 mm 165 mm 333 mm 140 mm 29 kg 800 Nm
2029828 C800x-M72x108 31.5t

Price under request

 31500 kg 108 mm 72 mm 31.5 t 90 mm 45 mm 170 mm 124 mm 165 mm 333 mm 140 mm 29 kg 800 Nm
2029829 C800x-M80x120 35t

Price under request

 35000 kg 120 mm 80 mm 35 t 90 mm 45 mm 170 mm 124 mm 165 mm 333 mm 140 mm 29 kg 1500 Nm
2029830 C800x-M90x135 40t

Price under request

 40000 kg 135 mm 90 mm 40 t 90 mm 45 mm 170 mm 124 mm 165 mm 333 mm 140 mm 29 kg 2000 Nm
