C807XHT UNC - Parafuso Olhal Giratório

C807XHT UNC - Parafuso Olhal Giratório

O Parafuso Olhal Giratório se ajusta à direção da carga, permitindo o içamento mesmo quando posicionado horizontalmente.

Número de item: 2029870
C807XHT-5/16"-18 0.3t
  • Pode ser orientado em 360°
  • 100% testado com magnaflux para garantia de segurança superior
  • Certificado para 20.000 ciclos de estresse para garantir durabilidade
  • Ideal para ancoragem em 90°

Selecionar modelo

Para mais informações, por favor entre em contato através do telefone (24) 3360-4595 ou e-mail [email protected]
...

Aço de grau 100

Aplicação e Considerações de Capacidade



Quando deve ser aplicado?

Este modelo deve ser utilizado quando não há necessidade de giros ou tombamentos de peças, sendo ideal para operações de içamento vertical e movimentação estável de cargas.



Importante:

A capacidade de carga indicada no corpo do olhal sempre se refere à condição de trabalho mais desfavorável (90°). Quando a carga é içada na posição vertical (0°), a capacidade aumenta significativamente.



Exemplo:

Um olhal M8 suporta 0,3 toneladas quando utilizado na posição horizontal (90°).

Na posição vertical (0°), sua capacidade aumenta para 1 tonelada.

Essa variação deve ser considerada no planejamento das operações para garantir segurança e eficiência no içamento de cargas.

Informações Técnicas do Produto

  • Grau
    100
  • Cor
    Laranja
  • Material principal
    Aço
  • Unidade de embalagem (PU)
    pcs
  • Unidade de embalagem (PU) Conteúdo
    1

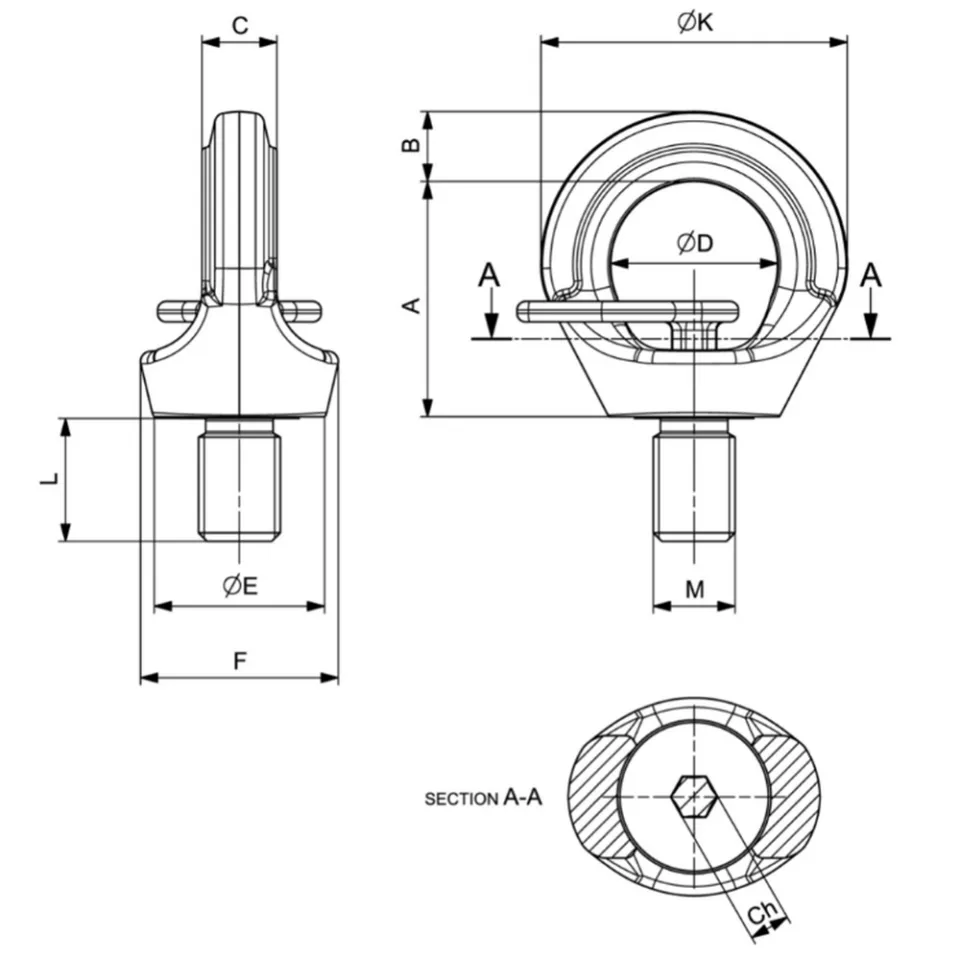

Desenho técnico

Número de item Nome do item UNC Carga Limite de Trabalho (WLL) Carga Limite de Trabalho (WLL) Dimensão A Dimensão B Dimension Ch Dimensão C Dimensão D Dimensão E Dimensão F Dimensão K Dimensão L Peso Net Torque Máximo de Aperto
2029870 C807XHT-5/16"-18 0.3t 5/16” - 18 300 kg 0.3 t 35 mm 11 mm 6 mm 9 mm 25 mm 25 mm 30 mm 47 mm 12 mm 0.12 kg 8 Nm
2029871 C807XHT-3/8"-16 0.4t 3/8” - 16 400 kg 0.4 t 35 mm 11 mm 6 mm 9 mm 25 mm 25 mm 30 mm 47 mm 16 mm 0.12 kg 16 Nm
2029872 C807XHT-1/2*-13 0.75 1/2” - 13 750 kg 0.75 t 43 mm 12.5 mm 7 mm 11.5 mm 30 mm 30 mm 36.5 mm 55.5 mm 18 mm 0.2 kg 25 Nm
2029873 C807XHT-5/8"-11 1.5t 5/8"-11 1500 kg 1.5 t 49.5 mm 14.5 mm 8 mm 15.7 mm 35 mm 35 mm 41.8 mm 64.5 mm 24 mm 0.35 kg 60 Nm
2029874 C807XHT-3/4"-10 2.3t 3/4"-10 2300 kg 2.3 t 58 mm 16 mm 10 mm 18 mm 40 mm 40 mm 51.5 mm 74.5 mm 30 mm 0.6 kg 110 Nm
2029875 C807XHT-7/8"-9 2.3t 7/8"-9 2300 kg 2.3 t 58 mm 16 mm 10 mm 18 mm 40 mm 40 mm 51.5 mm 74.5 mm 30 mm 0.6 kg 120 Nm
2029876 C807XHT-1"-8 3.2t 1"-8 3200 kg 3.2 t 69 mm 20.5 mm 12 mm 22 mm 49 mm 49 mm 58 mm 90 mm 36 mm 1 kg 195 Nm
2029877 C807XHT-1 1/4"-7 4.5t 1 1/4"-7 4500 kg 4.5 t 86 mm 25.5 mm 17 mm 28 mm 60 mm 60 mm 73 mm 111 mm 43 mm 2 kg 320 Nm
2029878 C807XHT-1 1/2"-6 7t 1 1/2"-6 7000 kg 7 t 107 mm 32 mm 22 mm 32 mm 74 mm 74 mm 96.5 mm 135 mm 54 mm 3.4 kg 585 Nm
2029879 C807XHT-1 3/4"-5 9t 1 3/4"-5 9000 kg 9 t 120 mm 40.5 mm 24 mm 40.5 mm 82 mm 85 mm 110 mm 158 mm 64 mm 5.7 kg 920 Nm
2029880 C807XHT-2"- 4,5 12t 2"- 4.5 12000 kg 12 t 139 mm 44 mm 27 mm 44 mm 100 mm 100 mm 124.5 mm 179 mm 72 mm 8.5 kg 1590 Nm
