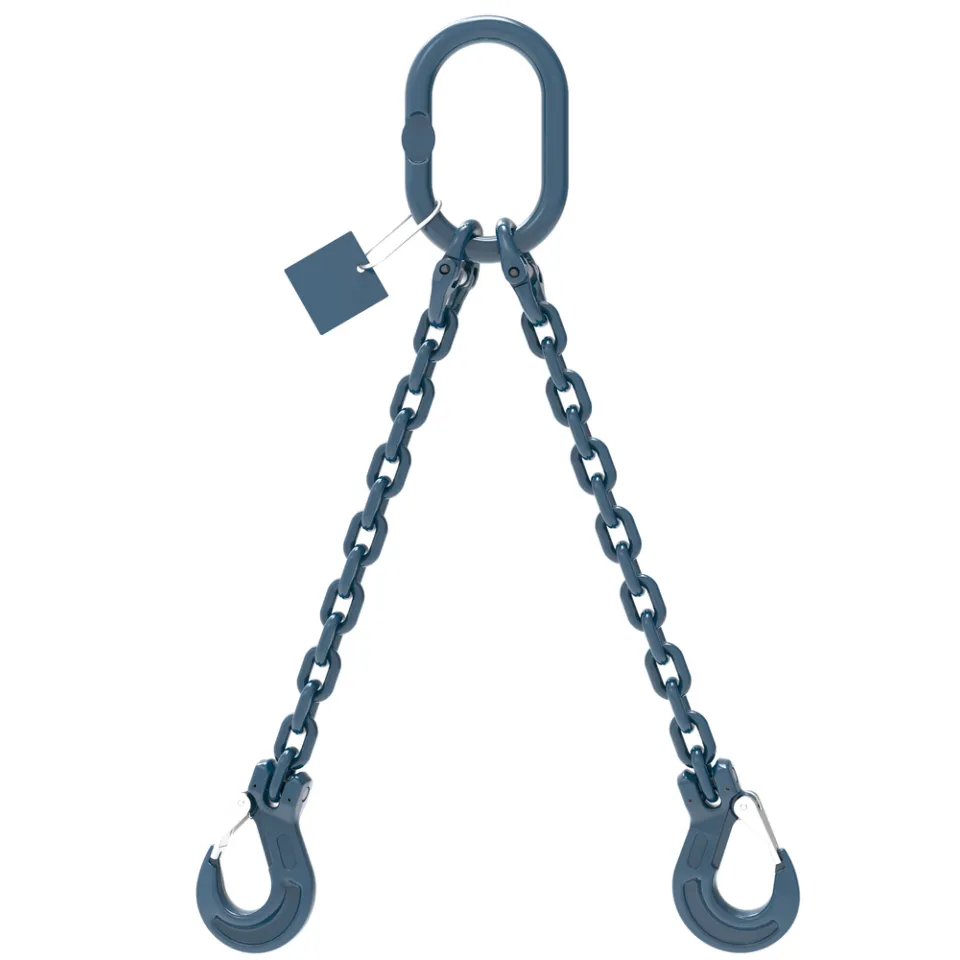

Pulpo de cadena 2 ramales Exoset® - GR100
Pulpo de cadena 2 ramales Exoset® - GR100
Con anilla oval y dos opciones de gancho, con cierre automático (CSLH) o con lengüeta de seguridad (CSHC).
- Grado 100 con un 25% más de capacidad de carga que el grado 80.
- Etiqueta sujeta con cable de acero de 4 mm.
- Longitud estándar 1,50 m.
Seleccionar modelo
+ 25% de capacidad de carga
Acero Grado 100
RFID opcional
Incorporado en la etiqueta.
Todos los equipos SpanSet pueden equiparse con un transpondedor RFID para su gestión documental con IDXpert Net®.
Los versátiles conjuntos de cadena de 2 ramales son idóneos para elevar cargas en ángulo de inclinación. Al elevar cargas correctamente con dos puntos de enganche, la carga se mantiene más uniformemente equilibrada y se reducen las oscilaciones pendulares incontroladas.
Atributos comunes
-
Grado:
100
-
Factor de seguridad:
4:1
-
Rango de temperatura:
-40° C to + 200° C
-
Color:
Azul
-
Material principal:
Acero
-
Unidad de embalaje (PU):
pcs
-
Unidad de embalaje (PU) Contiene:
1
-
Dimensión L máxima:
100 m
Dibujo técnico
Referencias
Código | Referencia | CMU | Peso por metro | CMU | Peso primer metro | Dimensión L min | Diámetro de la cadena | CMU [kg] 0°- 45º | CMU [Kg] 45°- 60° | CMU [t] 45°- 60° | CMU [t] 0°- 45° | Anilla maestra | Elemento de conexión | Cadena | Ganchos |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2026117 | 2leg Exoset CSHC 6 1900 | 1900 kg | 1.8 kg/m | 1.9 t | 3.5 kg | 0.288 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-86-10 |
Malla de conexión Exoset® - GR100 HCE-6-10 |
Exoset Lifting Chain KLX-6-10 G10 1.4t |
Gancho conexión directa y lengüeta de seguridad EXOSET® - GR100 CSHC-6-10 |
2026118 | 2leg Exoset CSHC 8 3500 | 3500 kg | 3.2 kg/m | 3.5 t | 4.2 kg | 0.349 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-108-10 |
Malla de conexión Exoset® - GR100 HCE-8-10 |
Exoset Lifting Chain KLX-8-10 G10 2.6t |
Gancho conexión directa y lengüeta de seguridad EXOSET® - GR100 CSHC-8-10 |
2026119 | 2leg Exoset CSHC 10 5600 | 5600 kg | 5 kg/m | 5.6 t | 9 kg | 0.405 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-1310-10 |
Malla de conexión Exoset® - GR100 HCE-10-10 |
Exoset Lifting Chain KLX-10-10 G10 4t |
Gancho conexión directa y lengüeta de seguridad EXOSET® - GR100 CSHC-10-10 |
2026120 | 2leg Exoset CSHC 13 9300 | 9300 kg | 8.6 kg/m | 9.3 t | 16 kg | 0.513 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-1613-10 |
Malla de conexión Exoset® - GR100 HCE-13-10 |
Exoset Lifting Chain KLX-13-10 G10 8t |
Gancho conexión directa y lengüeta de seguridad EXOSET® - GR100 CSHC-13-10 |
2026121 | 2leg Exoset CSHC 16 14000 | 14000 kg | 13 kg/m | 14 t | 26 kg | 0.594 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-2016-10 |
Malla de conexión Exoset® - GR100 HCE-16-10 |
Exoset Lifting Chain KLX-16-10 G10 10.3t |
Gancho conexión directa y lengüeta de seguridad EXOSET® - GR100 CSHC-16-10 |
2026122 | 2leg Exoset CSLH 6 1900 | 1900 kg | 1.8 kg/m | 1.9 t | 3.5 kg | 0.313 m | 6 mm | 1900 kg | 1400 kg | 1.4 t | 1.9 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-86-10 |
Malla de conexión Exoset® - GR100 HCE-6-10 |
Exoset Lifting Chain KLX-6-10 G10 1.4t |
Gancho conexión directa y cierre automático Exoset® - GR100 CSLH-6-10 |
2026123 | 2leg Exoset CSLH 8 3500 | 3500 kg | 3.2 kg/m | 3.5 t | 4.2 kg | 0.377 m | 8 mm | 3500 kg | 2500 kg | 2.5 t | 3.5 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-108-10 |
Malla de conexión Exoset® - GR100 HCE-8-10 |
Exoset Lifting Chain KLX-8-10 G10 2.6t |
Gancho conexión directa y cierre automático Exoset® - GR100 CSLH-8-10 |
2026124 | 2leg Exoset CSLH 10 5600 | 5600 kg | 5 kg/m | 5.6 t | 9 kg | 0.438 m | 10 mm | 5600 kg | 4000 kg | 4 t | 5.6 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-1310-10 |
Malla de conexión Exoset® - GR100 HCE-10-10 |
Exoset Lifting Chain KLX-10-10 G10 4t |
Gancho conexión directa y cierre automático Exoset® - GR100 CSLH-10-10 |
2026125 | 2leg Exoset CSLH 13 9300 | 9300 kg | 8.6 kg/m | 9.3 t | 16 kg | 0.557 m | 13 mm | 9300 kg | 6700 kg | 6.7 t | 9.3 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-1613-10 |
Malla de conexión Exoset® - GR100 HCE-13-10 |
Exoset Lifting Chain KLX-13-10 G10 8t |
Gancho conexión directa y cierre automático Exoset® - GR100 CSLH-13-10 |
2026126 | 2leg Exoset CSLH 16 14000 | 14000 kg | 13 kg/m | 14 t | 26 kg | 0.654 m | 16 mm | 14000 kg | 10000 kg | 10 t | 14 t |
Anilla - 1 y 2 ramales Exoset® -GR100 MLF-2016-10 |
Malla de conexión Exoset® - GR100 HCE-16-10 |
Exoset Lifting Chain KLX-16-10 G10 10.3t |
Gancho conexión directa y cierre automático Exoset® - GR100 CSLH-16-10 |
