Komponen ujung pengunci (end fitting) adalah penentu apakah gaya lashing tersalurkan dengan benar atau tidak dari mekanisme ratchet lashing.
Memilih jenis end fitting yang tidak sesuai akan menciptakan titik lemah bagi muatan. Akibatnya, saat truk bermanuver atau mengerem mendadak, beban kejut akan terkonsentrasi pada satu titik terkecil hingga mematahkan pengait atau merobek tali pengikat.
Untuk mengatasi hal tersebut, komponen yang dirancang dibuat bervariasi sesuai dengan kondisinya.
Mengenal 7 Varian Ujung Pengunci Muatan dan Karakteristik Fungsinya
Setiap jenis muatan membutuhkan bentuk tumpuan yang berbeda agar gaya ikat dari ratchet terbagi rata. Berikut adalah lima variasi end fitting yang wajib dipahami agar Anda tidak lagi asal mencantolkan alat di lapangan.
| Jenis End Fitting | Fungsi | Titik Tambat Ideal |
|---|---|---|
| 1. Double J-Hook (Claw Hook) | Universal; mencengkeram tepi plat besi, membagi beban tarikan seimbang. | Tepi bak truk flatbed / lashing ring |
| 2. S-Hook (1153) | Ringkas, cepat dipasang-lepas untuk lashing kapasitas ringan-menengah. | Lubang jangkar / pipa diameter kecil-sedang |
| 3. S-Hook (1804) | Versi lebih tebal untuk Lashing Capacity (LC) lebih tinggi. | Bar tambat / lubang jangkar diameter besar |
| 4. Triangle Hook | Kait berpegas (snap latch) menutup otomatis; aman untuk beban kejut. | Cincin tambat kendaraan |
| 5. Delta Hook | Dasar segitiga lebar menjaga webbing terbentang rata, tidak terlipat. | Pinggiran bak truk |
| 6. Delta Ring | Cincin tertutup penuh, tidak berisiko lepas; disambung via shackle. | Bodi kendaraan (via shackle) |
| 7. Claw Keep | Klip pengaman tambahan agar Claw Hook tidak bergeser saat slack. | Dipasang langsung pada Claw Hook |

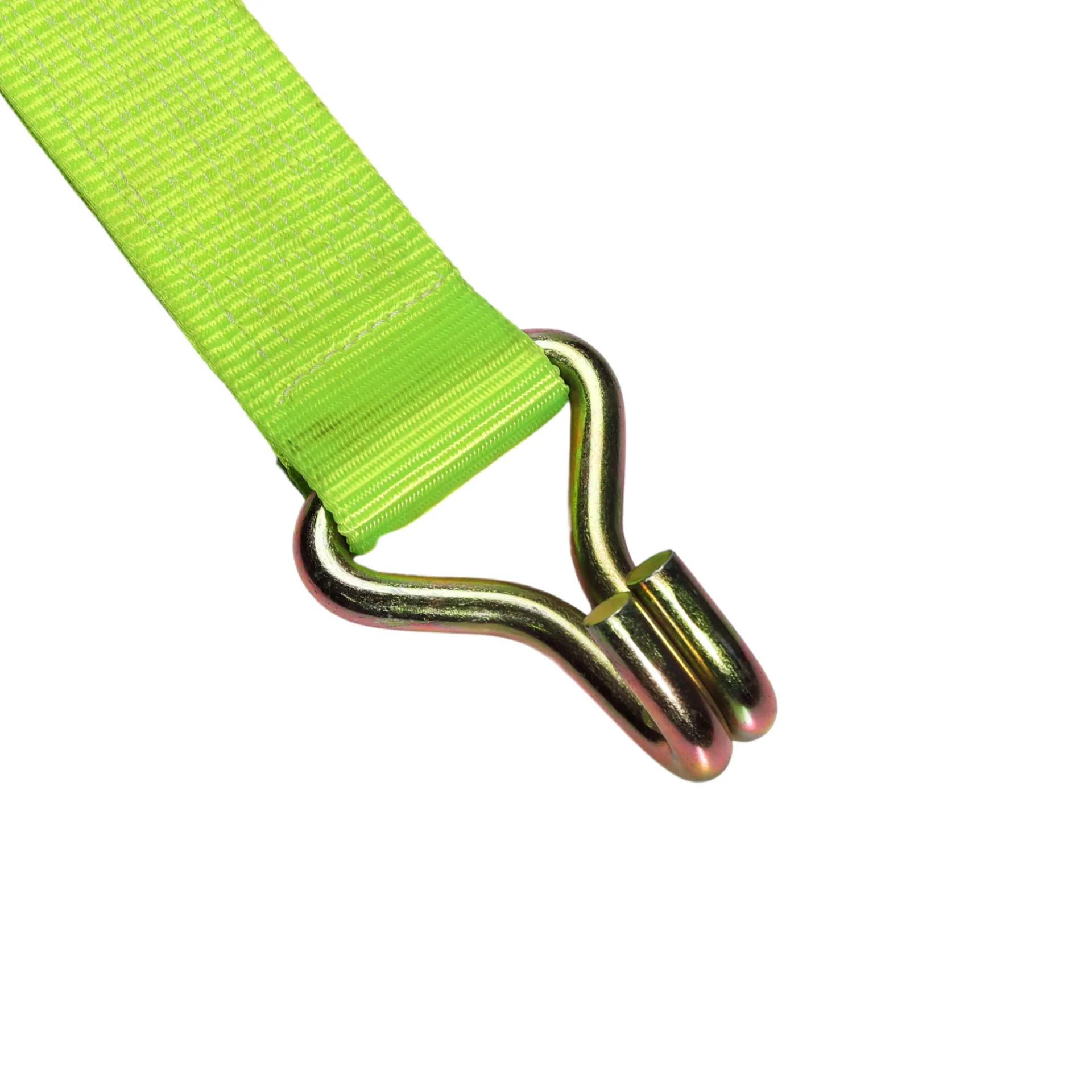

Double J-Hook adalah jenis end fitting yang universal dan paling sering dijumpai pada kendaraan angkutan. Dikenal juga dengan nama Claw Hook, pengunci muatan ini terbuat dari dua batang baja padat yang ditekuk sejajar menyerupai huruf J, komponen ini dirancang khusus untuk dikaitkan pada tepi bak truk flatbed atau cincin tambat (lashing ring).
Keunggulan desain ganda ini adalah kemampuannya membagi beban tarikan secara seimbang, sehingga meminimalkan risiko pengait melintir saat truk menghadapi guncangan jalan berlubang.
Double J-Hook atau Claw Hook memiliki desain melengkung tajam dan pendek mirip cakar, dirancang khusus untuk langsung mencengkeram tepian plat besi bak truk.
- Bentuk pendek dan ringkas, menempel rapat pada dinding bak tanpa banyak makan ruang
- Cengkeraman kuat langsung pada tepian plat tipis, tanpa perlu lubang tambat
- Cocok untuk kendaraan flatbed dengan tepi bak sebagai satu-satunya titik cantol
- Perlu pengecekan berkala agar posisi cengkeraman tidak bergeser saat tali kendur

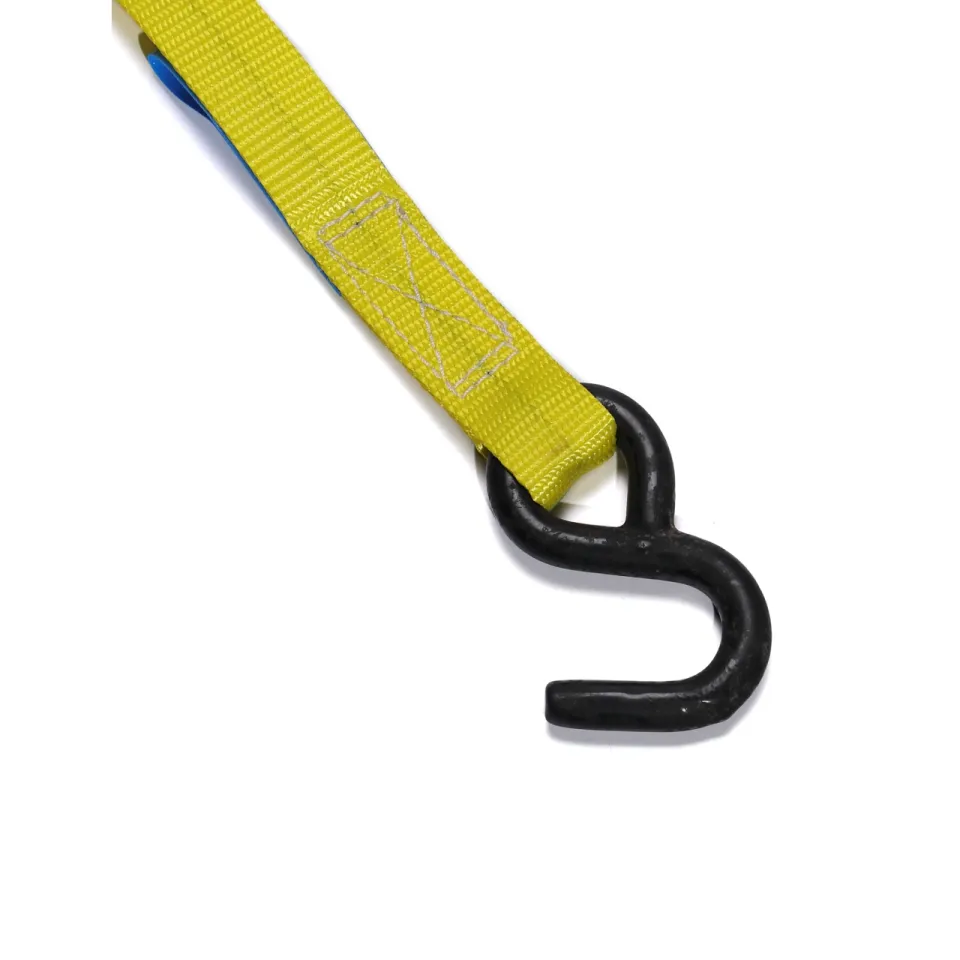

S-Hook tipe 1153 adalah pengait ringkas dengan dua lengkungan terbuka yang membentuk huruf S, dirancang untuk kebutuhan lashing harian dengan kapasitas ringan hingga menengah.
Ukuran S-Hook yang "pas" dan compact sehingga pengait ini sangat serbaguna. Banyak diaplikasikan pada lubang jangkar bulat, pipa besi rangka kendaraan, atau ring tambat berdiameter kecil tanpa perlu usaha ekstra.
Karena kedua ujungnya sama-sama terbuka, kru logistik dapat memasang dan melepas tali lashing dengan cepat saat proses bongkar-muat berlangsung, menjadikan pengait ini pilihan favorit untuk pengiriman berfrekuensi tinggi.
- Dua ujung kait terbuka, memudahkan bongkar-pasang tali dengan cepat
- Ukuran kompak, cocok untuk lubang jangkar atau pipa berdiameter kecil hingga sedang
- Praktis digunakan pada kendaraan angkutan harian dengan kapasitas ringan-menengah
- Proses pengaitan tidak memerlukan celah lubang yang lebar

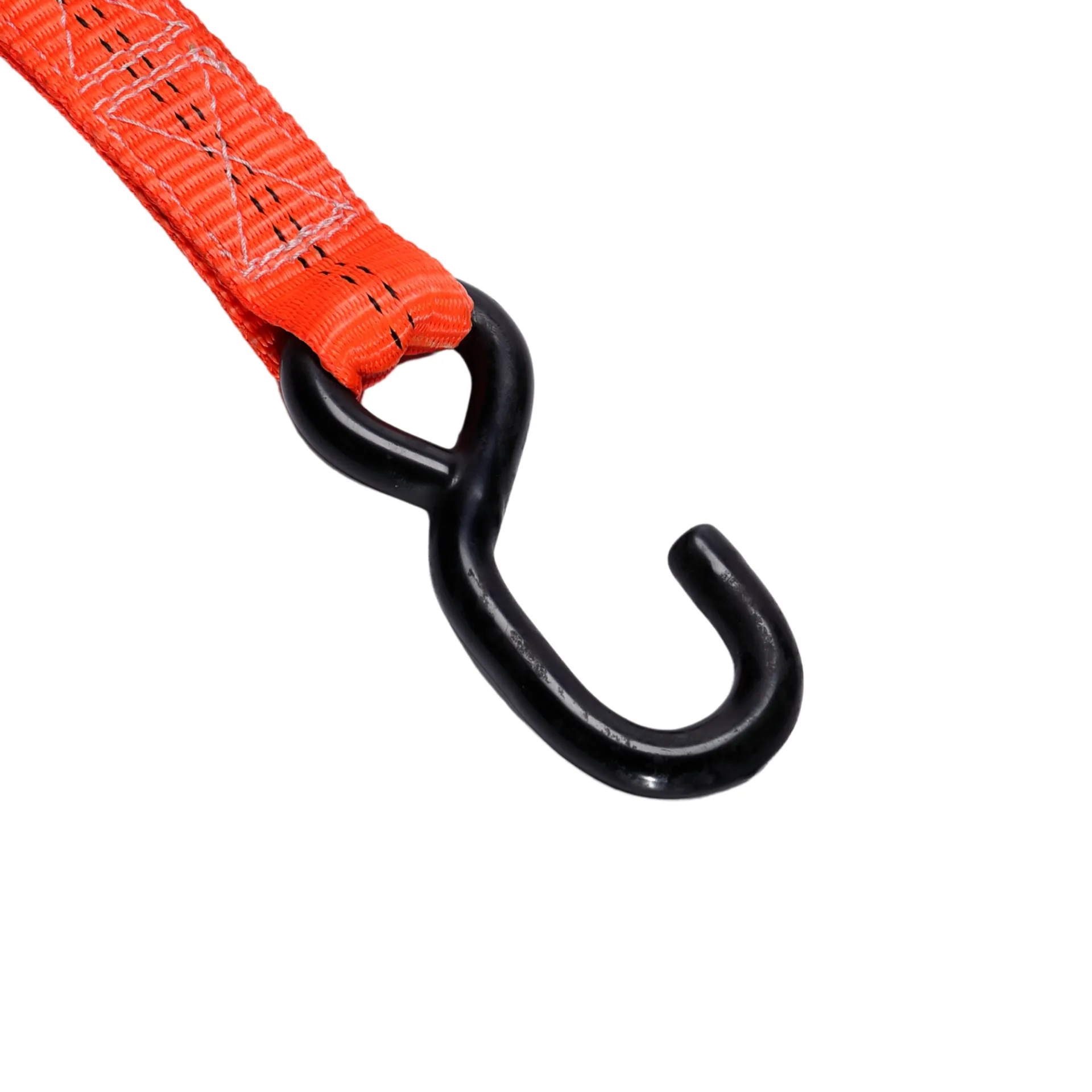

Berbeda dengan tipe 1153, S-Hook 1804 hadir dengan konstruksi baja yang lebih tebal dan lengkungan yang lebih lebar. Pengait ini digunakan untuk aplikasi yang membutuhkan Lashing Capacity (LC) lebih tinggi.
Bentuk dasarnya tetap mengikuti prinsip huruf S yang sama, namun dimensi yang lebih besar memungkinkan pengait ini mencengkeram bar tambat atau lubang jangkar berdiameter besar yang umum ditemukan pada trailer atau kendaraan pengangkut alat berat.
Meski ukurannya lebih besar, desain terbuka pada kedua sisinya tetap mempertahankan kemudahan pemasangan di lapangan.
- Struktur baja lebih tebal untuk kapasitas beban (LC) yang lebih tinggi
- Lengkungan lebih lebar, cocok untuk lubang jangkar atau bar tambat berdiameter besar
- Digunakan pada muatan menengah hingga berat yang membutuhkan titik cantol lebih kuat
- Tetap fleksibel untuk pemasangan cepat di lapangan meski berukuran lebih besar

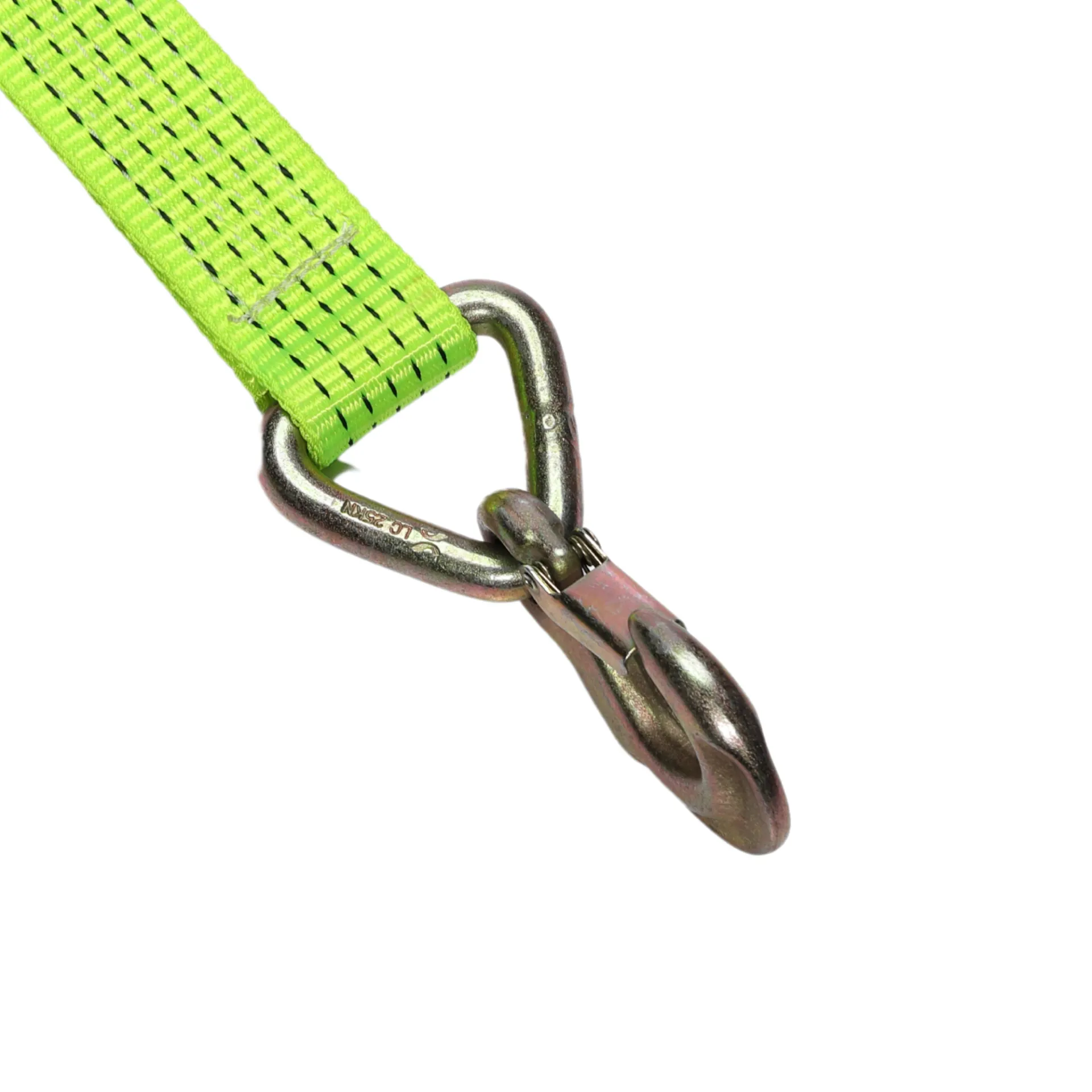

Triangle Hook menggabungkan dua elemen keselamatan sekaligus dalam satu komponen: cincin segitiga tertutup sebagai titik distribusi gaya, dan kait berpegas (snap latch) yang menutup secara otomatis begitu dikaitkan ke titik tambat.
Kombinasi ini menjadikan Triangle Hook salah satu end fitting paling aman di kelasnya, karena gerbang pegas mencegah pengait terlepas sendiri akibat guncangan atau slack mendadak selama perjalanan.
Fitur ini sangat krusial pada metode Diagonal Lashing, di mana tali menerima beban kejut dinamis dari berbagai arah dan tidak boleh memiliki celah sedikit pun untuk lolos dari titik jangkarnya.
- Cincin segitiga tertutup mendistribusikan gaya tarik webbing secara merata
- Gerbang pegas menutup otomatis, mencegah tali lepas secara tidak sengaja
- Pilihan aman untuk metode Diagonal Lashing yang menerima beban kejut dinamis
- Ideal dikombinasikan dengan shackle untuk titik tambat khusus pada muatan

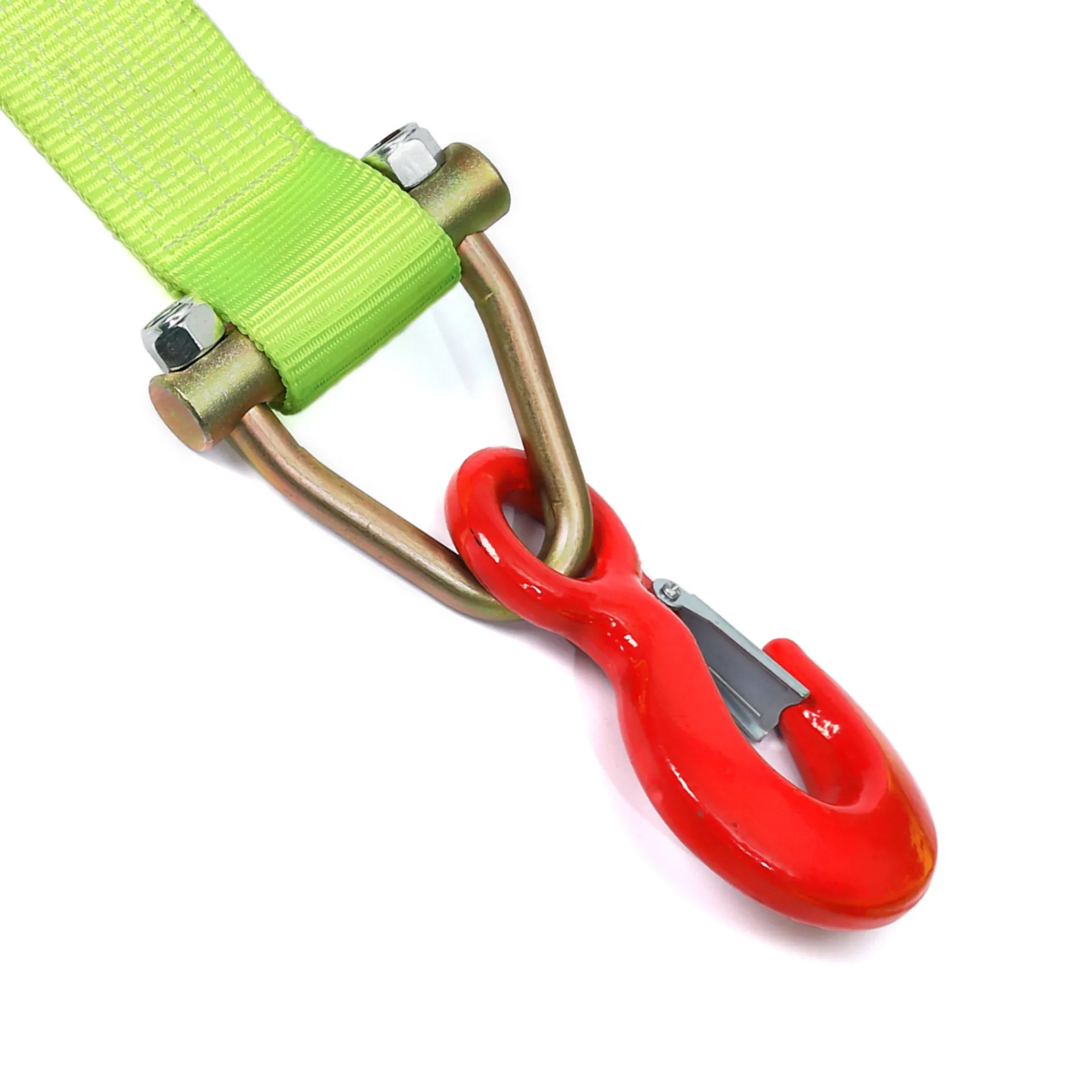

Delta Hook adalah end fitting dengan dasar berbentuk segitiga lebar yang menyatu langsung dengan ujung webbing, sementara bagian atasnya tetap berupa kaitan terbuka untuk dicantolkan ke titik tambat.
Bentuk pelat segitiga pada dasarnya bukan untuk estetika sajam tapi desain ini secara khusus dibuat agar sabuk kain terbentang rata sepenuhnya tanpa terlipat saat ratchet menarik tegangan maksimal.
Jika webbing terlipat di titik kaitan, serat kain akan menumpuk pada satu sisi dan menciptakan titik lemah yang mudah sobek. Maka Delta Hook dapat menghilangkan risiko ini dengan menjaga lebar sabuk tetap terbuka penuh dari ujung ke ujung.
- Dasar pelat segitiga lebar menahan webbing tetap rata dan tidak terpuntir
- Kaitan atas terbuka, mudah dipasang ke lubang tambat atau tepi bak truk
- Ideal untuk metode Tie-Down karena arah tarikan cenderung lurus dari atas ke bawah
- Cocok untuk muatan dengan permukaan dasar solid dan struktur kokoh

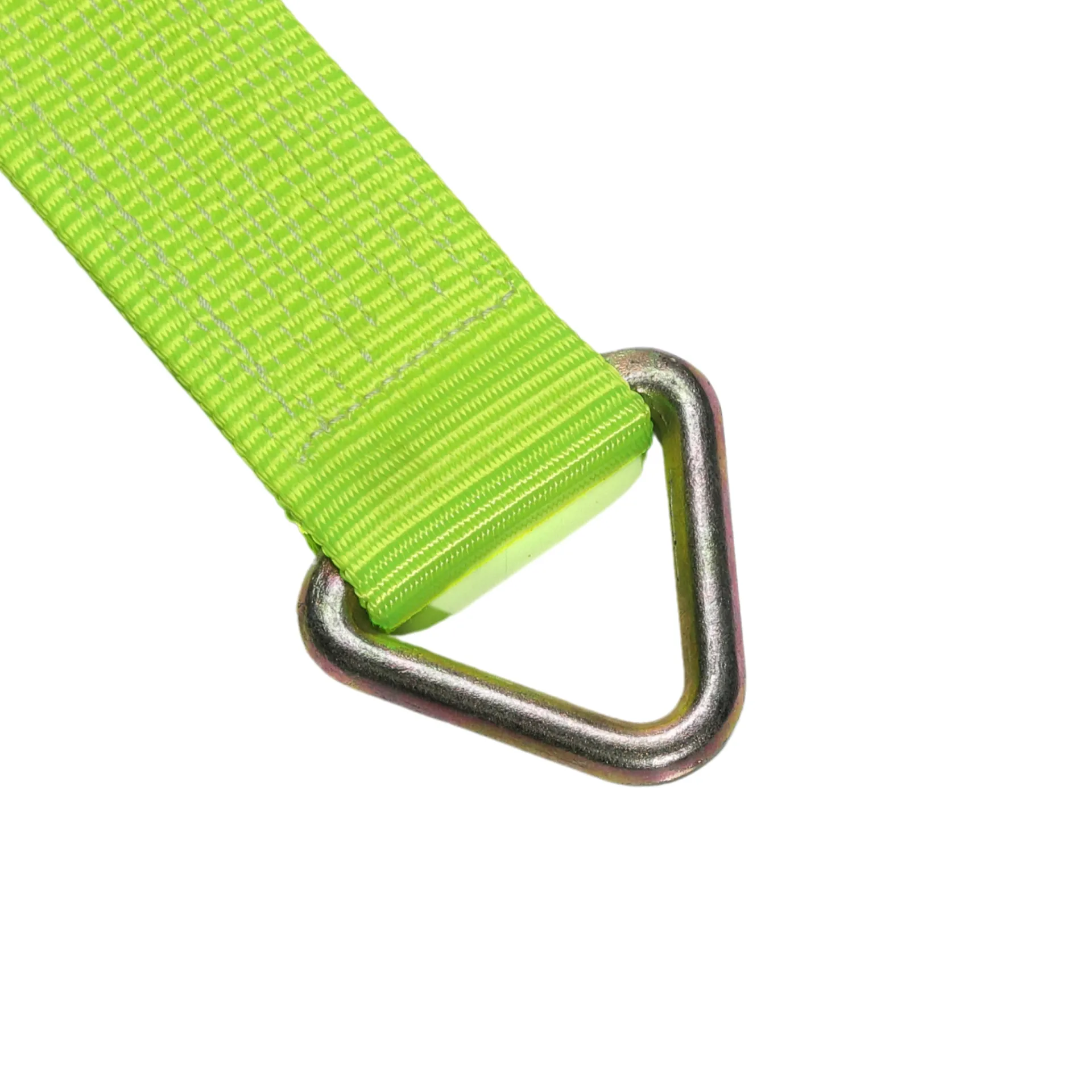

Delta Ring tipe 20004 berbentuk cincin segitiga utuh, tanpa celah sama sekali dan sepenuhnya tertutup. Karena tidak memiliki bagian yang bisa membuka, risiko pengait terlepas akibat point loading atau guncangan mendadak praktis hilang.
Cincin ini biasanya tidak dikaitkan langsung ke bodi kendaraan, melainkan disambungkan melalui shackle sebagai perantara, sehingga kombinasi keduanya menciptakan titik tambat yang sangat stabil untuk mendistribusikan tegangan webbing secara merata ke seluruh lebar sabuk.
- Cincin tertutup penuh, tidak ada celah sehingga tidak berisiko lepas saat beban kejut
- Mendistribusikan gaya tarik webbing merata ke seluruh lebar sabuk
- Umumnya disambungkan ke bodi kendaraan atau muatan menggunakan shackle
- Cocok untuk metode Direct/Diagonal Lashing pada titik angkur khusus
Claw Keep bukan berdiri sendiri sebagai pengait utama,. Pengait ini terdiri dari serangkaian komponen pengaman tambahan yang dipasangkan berpasangan dengan Claw Hook.
Konstruksinya terdiri dari dua bagian kait logam yang saling mengunci satu sama lain, satu bagian melengkung menyerupai claw hook, dan bagian lainnya berfungsi sebagai klip pengaman yang mengapit di baliknya.
Fungsi utama Claw Keep adalah menahan agar Claw Hook tidak mudah bergeser atau terlepas dari posisi cengkeramannya saat tali lashing mengalami kendur sesaat (slack) akibat guncangan kendaraan di jalan rusak atau saat truk melintasi tikungan tajam.
Tanpa komponen pengunci ini, cengkeraman claw hook yang sifatnya hanya "menggigit" tepi plat bak truk berisiko lepas sendiri ketika tegangan webbing berkurang sesaat, sehingga Claw Keep berperan penting sebagai lapisan keamanan kedua pada sistem ratchet lashing.
- Dipasangkan berpasangan dengan Claw Hook, bukan komponen berdiri sendiri
- Berfungsi sebagai klip pengunci agar posisi cengkeraman tidak bergeser
- Mencegah pengait terlepas saat webbing mengalami slack mendadak
- Menjadi lapisan keamanan tambahan, terutama untuk perjalanan di medan jalan tidak rata
Panduan Membaca Label Informasi pada Tali Pengikat (Lashing Blue Label)
Setiap pasang tali ratchet lashing yang diproduksi secara legal dan memenuhi standar keselamatan kerja internasional wajib dilengkapi dengan label informasi tekstil yang biasanya berwarna biru (sesuai standar EN 12195-2 untuk material poliester). Kru logistik tidak boleh hanya asal menggunakan alat, melainkan harus mampu membaca indikator kapasitas beban yang tertera pada label tersebut demi keselamatan muatan.
Berikut adalah tiga istilah kapasitas krusial yang selalu tertera pada label:
Lashing Capacity (LC)
Nilai kapasitas ikat atau gaya tarik maksimum yang diizinkan untuk digunakan pada sistem pengikatan garis lurus (straight line lashing). Satuan yang digunakan biasanya berupa Newton (N) atau Decanewton (daN). Sebagai contoh, jika tertera nilai LC 2500 daN, artinya tali pengikat tersebut aman menahan gaya tarik langsung hingga setara dengan 2.500 kg beban statis.
Webbing Tensit (MBS)
Kepanjangan Minimum Breaking Strength, yaitu batas maksimal mutlak di mana sabuk kain atau komponen logam akan mengalami kegagalan struktural alias putus. Nilai MBS ini biasanya memiliki faktor keselamatan (safety factor) sebesar 2:1 dari nilai LC yang tertera.
Standard Tension Force (STF)
Nilai ini menunjukkan kekuatan kencang awal yang tersisa pada sabuk setelah tuas ratchet ditarik secara maksimal oleh tenaga manual manusia. Semakin tinggi nilai STF pada label pengikat, semakin kencang ikatannya menekan muatan ke lantai bak truk, yang berarti gaya gesek muatan akan semakin besar dan barang tidak akan mudah bergeser.
Sebagai pelopor keselamatan, varian ratchet lashing dibagi menjadi tiga kategori tergantung situasi dan kondisinya. Berikut adalah tabel panduan tipe Ratchet Lashing:
| Kategori Ratchet | Kapasitas Beban | Fitur & Karakteristik Material | Aplikasi & Penggunaan |
|---|---|---|---|
| Kategori Ringan (Light Duty) | Hingga 1.000 kg (Maks. 1.000 daN) | Sesuai standar internasional EN 12195-2. Bobot ringan dan praktis. | Cocok untuk mobil, van, dan truk kecil. Solusi aman untuk logistik harian, muatan dalam kota, atau retail di bak boks. |
| Kategori Sedang (Medium Duty) | Hingga 5.000 kg (Maks. 5.000 daN) | Lapisan resin epoksi (tahan benturan & cuaca). Sistem ABS (Anti Belt Slip). | Dirancang untuk truk dan muatan besar. Pilihan ideal dan ekonomis untuk pengikatan berbasis gesekan saat transportasi. |
| Kategori Berat (Heavy Duty) | Hingga 10.000 kg (Muatan Ekstrem) | Mekanis premium Double Slider (half tooth) paten. Tuas tensioner dengan pengunci otomatis. Sistem ABS. Sabuk khusus anti-aus & elastisitas rendah (maks. 4%). | Dibuat untuk mesin berat dan transportasi industri (seperti beton cetakan/alat berat) guna menjamin keamanan maksimal. |
Bahaya Ujung Kait Menjadi Tumpuan Tunggal
Point Loading adalah kondisi di mana ujung pengunci terbuka (seperti Double J-Hook atau S-Hook) tidak duduk sempurna, melainkan hanya tersangkut pada ujung lancip besi atau lubang kait yang terlalu kecil. Akibatnya, seluruh gaya tarikan muatan yang dikencangkan oleh ratchet bertumpu hanya pada ujung runcing pengait tersebut. Saat kendaraan melakukan pengereman mendadak, beban kejut yang masif akan langsung membengkokkan atau mematahkan end fitting besi secara seketika karena materialnya dipaksa menahan beban di luar titik tumpu amannya.
Aturan Dasar Memasang Ujung Pengunci dengan Benar
Guna menghindari bahaya Point Loading, pastikan lengkungan terdalam dari ujung pengunci menempel penuh secara melingkar pada besi tambatan kendaraan. Posisi pengait tidak boleh menggantung atau terganjal oleh struktur lain. Jika lubang cantolan terlalu kecil untuk ukuran pengait Anda, jangan pernah memaksakannya; segera ganti ke varian end fitting SpanSet yang lebih sesuai (seperti Single J-Hook atau menggunakan perantara shackle).
Mengukur Batas Toleransi Regangan Mulut Pengait
Ujung pengunci yang pernah menahan beban berlebih (overload) akibat hentakan muatan biasanya akan menunjukkan gejala deformasi berupa melebarnya jarak mulut pengait dari ukuran aslinya. Sesuai dengan standar keselamatan kerja internasional, apabila deformasi atau regangan bukaan mulut end fitting (seperti pada Double J-Hook atau S-Hook) sudah melebihi 5% dari dimensi asli pabrikan, komponen tersebut secara hukum sudah dinyatakan tidak layak pakai dan wajib diganti baru demi keselamatan di jalan raya.
Fenomena Point Loading: Kesalahan Fatal yang Sering Mematahkan Pengunci
Memilih komponen end fitting yang tepat baru merupakan langkah awal; disiplin dalam cara pemasangan adalah penentu utama agar ujung pengunci tidak berubah menjadi titik lemah yang mematikan saat ditarik oleh kekuatan ratchet.
Panduan Keselamatan: Menghindari Point Loading pada End Fitting
Bahaya Point Loading (Tumpuan Tunggal)
Kondisi: Pengait terbuka (Double J-Hook/S-Hook) tidak duduk sempurna dan hanya tersangkut pada ujung lancip besi atau lubang sasis yang terlalu kecil.
Dampak: Seluruh gaya tarik bertumpu pada ujung runcing pengait. Saat rem mendadak, beban kejut (shock load) akan langsung membengkokkan atau mematahkan besi seketika karena dipaksa menahan beban di luar titik tumpu amannya.
Aturan Dasar Pemasangan yang Benar
- Pastikan lengkungan terdalam pengait menempel penuh secara melingkar pada besi tambatan.
- Posisi pengait tidak boleh menggantung, miring, atau terganjal struktur lain.
- Jika lubang sempit jangan dipaksakan. Segera ganti ke varian end fitting yang lebih sesuai (seperti Single J-Hook) atau gunakan shackle (belenggu) sebagai perantara.
Batas Toleransi Regangan Mulut Pengait
Pengait yang pernah terkena beban berlebih (overload) akan mengalami deformasi (mulut pengait melebar). Jika regangan bukaan mulut end fitting sudah melebihi 5% dari ukuran asli pabrikan, komponen tersebut dinyatakan tidak layak pakai dan wajib diganti baru demi keselamatan di jalan raya.
Metode Tie-Down vs Diagonal Lashing: Bagaimana Cara Mendistribusikan Gaya Ikat dengan Benar?
Memilih jenis ujung pengunci yang tepat merupakan setengah dari pekerjaan. Secara garis besar, metode aplikasi pengikatan di lapangan terbagi menjadi dua sistem utama, yaitu metode Tie-Down dan metode Diagonal Lashing. Kedua metode ini memiliki cara kerja yang bertolak belakang dalam mendistribusikan beban jepitan ke komponen end fitting. Berikut adalah tabel perbandingannya:
| Kriteria Perbandingan | Metode Tie-Down (Friction Lashing) | Metode Diagonal Lashing (Direct Lashing) |
|---|---|---|
| Prinsip Kerja Utama | Murni mengandalkan gaya gesek permukaan dengan menekan muatan sekeras mungkin ke arah bawah (lantai bak). | Menahan muatan secara langsung dari berbagai sudut menggunakan dinding penahan fisik dari tali. |
| Cara Kerja Tali | Sabuk tidak menahan gerakan maju/mundur secara langsung, melainkan melipatgandakan tekanan vertikal agar barang tidak gampang bergeser. | Tali menegang secara instan untuk menahan hentakan dinamis kendaraan (tali belakang menahan rem mendadak, tali depan menahan akselerasi). |
| Posisi Bentangan Tali | Dibentangkan melewati bagian atas muatan (dari titik tambat kiri bak, memotong ke atas barang, turun ke titik tambat kanan). | Ditarik secara miring atau diagonal dari titik angkur muatan langsung menuju ke titik tambat di lantai bak truk. |
| Rekomendasi End Fitting | Sangat ideal menggunakan pengait terbuka: Double J-Hook, S-Hook, atau Delta Hook (karena tarikan tali konstan dan lurus). | Wajib menggunakan pengait tertutup: Delta Ring atau Triangle Snap Hook yang dikombinasikan dengan shackle (belenggu). |
| Larangan Khusus | Hindari penggunaan pada permukaan dasar muatan yang terlalu licin atau struktur muatan yang mudah remuk/rapuh. | Sangat dilarang menggunakan pengait terbuka, karena pengait bisa melompat lepas saat menerima beban kejut (shock load). |
| Karakteristik Muatan Ideal | Cocok untuk muatan yang memiliki struktur kokoh, solid, dan memiliki permukaan dasar yang kesat. | Wajib untuk muatan ekstrem, berat, dan bernilai tinggi seperti lubang sasis alat berat, generator industri, atau bodi mobil baru. |

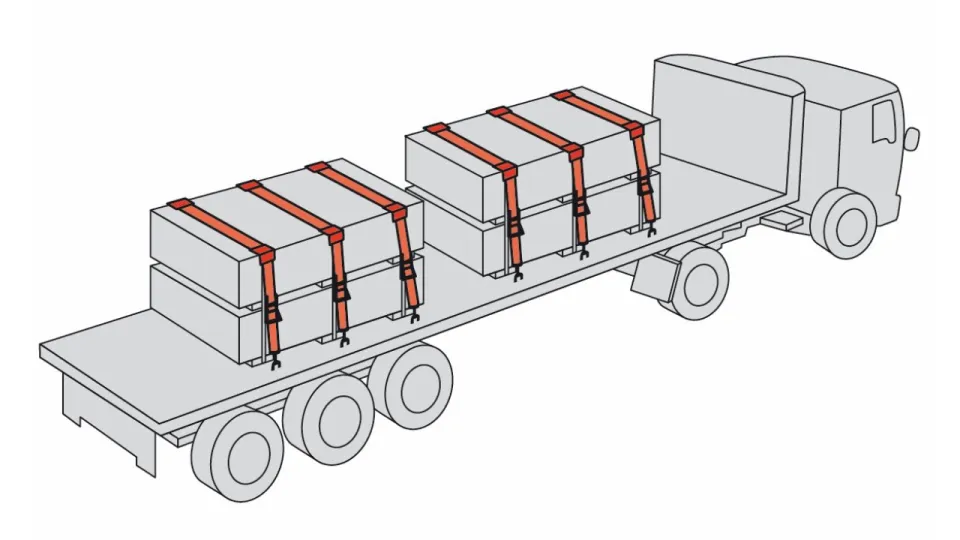

1. Metode Tie-Down (Friction Lashing)
Metode Tie-Down adalah sistem pengikatan yang paling umum dan paling sering kita lihat di jalan raya. Cara kerjanya murni mengandalkan gaya gesek permukaan. Pada metode ini, tali lashing dibentangkan melewati bagian atas muatan. Mulai dari titik tambat sisi kiri bak truk, memotong ke atas melewati barang, hingga turun ke titik tambat sisi kanan bak truk.
Ketika tuas ratchet dikencangkan, sabuk kain tidak menahan muatan agar tidak maju mundur secara langsung, melainkan bertugas menekan muatan tersebut sekeras mungkin ke arah bawah (lantai bak truk). Tekanan vertikal tersebut akan melipatgandakan gaya gesek antara dasar muatan dengan lantai truk, sehingga muatan terkunci mati dan tidak gampang bergeser.
Untuk metode ini, varian pengait terbuka seperti Double J-Hook, S-Hook, atau Delta Hook adalah pilihan yang sangat ideal karena posisi tarikan tali cenderung konstan dan lurus dari atas ke bawah. Metode Tie-Down sangat cocok untuk muatan yang memiliki struktur kokoh, solid, dan memiliki permukaan dasar yang kesat.

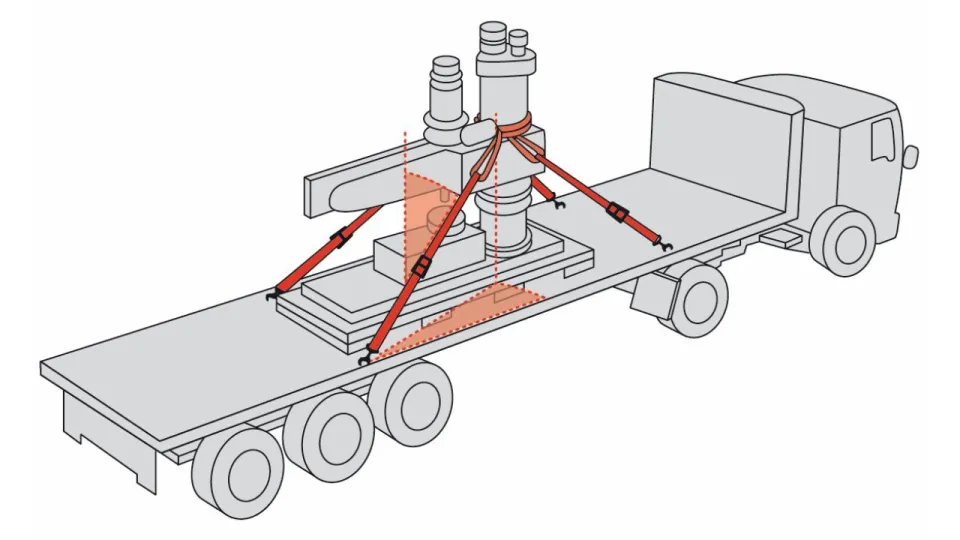

2. Metode Diagonal Lashing (Direct Lashing)
Berbeda dengan Tie-Down yang menekan muatan ke bawah, metode Diagonal Lashing atau Direct Lashing bekerja dengan cara menahan muatan secara langsung dari berbagai sudut. Sistem ini tidak melewatkan tali di atas muatan, melainkan mengaitkan ujung end fitting langsung pada titik angkur khusus yang tertanam di bodi muatan itu sendiri (misalnya pada lubang sasis alat berat, generator industri, atau bodi mobil baru). Dari titik muatan tersebut, tali ditarik secara miring atau diagonal menuju titik tambat yang ada di lantai bak truk.
Tujuan utama dari metode ini adalah menciptakan dinding penahan fisik dari tali baja atau poliester. Ketika truk mengerem mendadak, tali bagian belakang akan menegang secara instan untuk menahan muatan agar tidak meluncur ke depan. Sebaliknya, ketika truk digas, tali bagian depan yang akan bekerja menahan muatan. Karena metode ini langsung berhadapan dengan gaya hentakan dinamis kendaraan yang sangat ekstrem, penggunaan pengait terbuka sangat dilarang.
Pada metode Diagonal Lashing, varian end fitting tertutup seperti Delta Ring atau Triangle Snap Hook yang dikombinasikan dengan belenggu tambahan (shackle) adalah pilihan wajib. Hal ini untuk memastikan bahwa pengait sama sekali tidak memiliki celah untuk melompat lepas saat menerima beban kejut yang masif di perjalanan.
