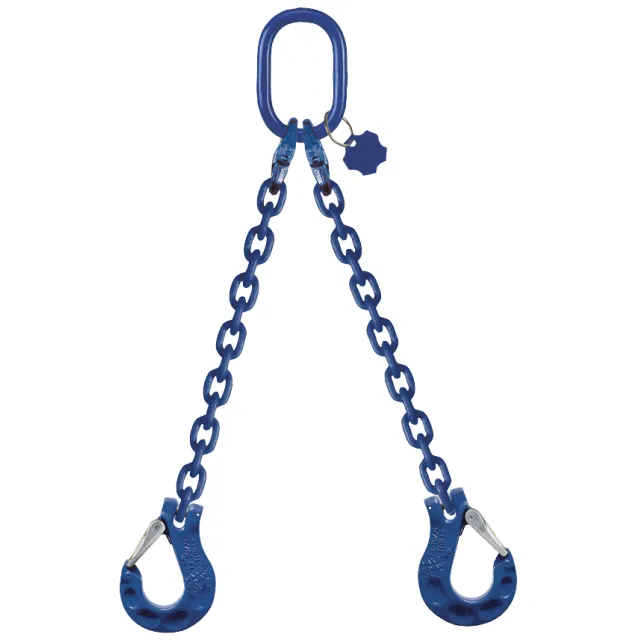

Thiele kettingsamenstelling 2-sprong met XL-LOK Connection
Thiele kettingsamenstelling 2-sprong met XL-LOK Connection
2-Sprong kettingsamenstelling Grade 100 met topschalm, en configureerbare haken
- Werklast 25% hoger dan Grade 80.
- Verhoogde slijtvastheid
- Meerdere configuraties mogelijk
Selecteer model
TWN 1651, TWN 1652
Thiele kettingsamenstellingen bieden veelzijdige en hoogwaardige oplossingen voor hijstoepassingen. Gemaakt van Grade 100 CrNiMo legeringsstaal.
TWN 1813 Topschalm van A voor 1-leng en 2-sprong kettingsamenstellingen
De grade 100 topschalm TWN 1813 worden gebruikt voor 1-leng en 2-sprong kettingsamenstellingen. De topschalm is volgens DIN 5688-3 voor lengkettingen maakt de montage van de XL-LOK TWN 1820 mogelijk. Deze combinatie geeft een optimale flexibiliteit voor het samenstellen van hijskettingen. Verder kan de topschalm gebruikt worden bij het samenstellen van staalkabels volgens DIN EN 13414-1.
De manufacturing- en testvereisten zijn gebaseerd op DIN EN 1677 delen 1 en 4, met inachtneming van de grade 100 belastingcapaciteiten.
TWN 1805 rondstalen schalmketting XL 400
De grade 100 hijskettingen XL400 zijn gemaakt van CrNiMo legeringsstaal en worden gebruikt voor het samenstellen van kettingsamenstellingen. De maximale toepassings-temperatuur is 380°C. De hijskettingen onderscheiden zich vooral door hun gecertificeerde vermoeiingssterkte. De productie- en testvereisten voor deze hoogwaardige rondstalen schalmkettingen zijn gebaseerd op DIN EN 818, PAS 1061 en het testprincipe van de Duitse Wet op de Arbeidsomstandigheden GS-HM 37.
Configureerbare haken
TWN 1840/1 Veiligheidshaak met gaffel
De veiligheidshaak met gaffel TWN1840/1 heeft een robuuste gesmede klep en een gaffel die het onmiddelijk maakt om de verkeerde kettingmaat aan de haak te monteren. Ingesmede meetpunten en bijbehorende tolerantiemaren maken de controle extra eenvoudig. De veiligheidsklep wordt door een slijtvak op de haak beschermd. De veiligheidshaak met gaffel is volgens DIN EN 1677-2
100% getest. BG-Goedgekeurd.
RAL: 5002
TWN 1836 Zelfsluitende ooghaak
De zelfsluitende ooghaak TWN 1836 vergrendelt automatisch onder belasting. Het extra grote oog met vlakke kanten geeft standaard verbindingsmigelijkheden. Een robuust uitgevoerde vergrendeling in de rug van de haak is eenvoudig met de hand te ontgrendelen. Ondanks zijn extra grote bekopening is de haak slank van vorm en hierdoor vrijwel overal inzetbaar. De zelfsluitende ooghaak is volgends DIN EN 1677-3.
100% getest, BG-goedgekeurd
RAL: 5002
Product technische informatie
-
Graden
100 -
Kettingonderdeel
27704 -
Hoofdmateriaal
Staal -
Verpakkingseenheid (PU)
st. -
Verpakkingseenheid (PU) Inhoud
1 -
Kleur
Blauw
Product downloads en handleidingen
Download
Informatie over varianten
| Artikelnummer | Artikelnaam | Kettingdiameter | Haakcomponent | WLL kg Hoek 0°- 45 | WLL kg Hoek 45°- 60° | WLL t Hoek 0°- 45° | WLL t Hoek 45°- 60° |
|---|---|---|---|---|---|---|---|
| 2030843 | TWN-1651-6mm | 6 mm |
Veiligheidshaak met gaffel |
2000 kg | 1400 kg | 2 t | 1.4 t |
| 2030844 | TWN-1651-8mm | 8 mm |
Veiligheidshaak met gaffel |
3550 kg | 2500 kg | 3.55 t | 2.5 t |
| 2030845 | TWN-1651-10mm | 10 mm |
Veiligheidshaak met gaffel |
5600 kg | 4000 kg | 5.6 t | 4 t |
| 2030846 | TWN-1651-13mm | 13 mm |
Veiligheidshaak met gaffel |
9000 kg | 6700 kg | 9 t | 6.7 t |
| 2030847 | TWN-1651-16mm | 16 mm |
Veiligheidshaak met gaffel |
14000 kg | 10000 kg | 14 t | 10 t |
| 2030848 | TWN-1651-20mm | 20 mm |
Veiligheidshaak met gaffel |
22400 kg | 16000 kg | 22.4 t | 16 t |
| 2030849 | TWN-1651-22mm | 22 mm |
Veiligheidshaak met gaffel |
19000 kg | 26500 kg | 19 t | 26.5 t |
| 2030850 | TWN-1652-6mm | 6 mm |
Zelfsluitende ooghaak |
2000 kg | 1400 kg | 2 t | 1.4 t |
| 2030851 | TWN-1652-8mm | 8 mm |
Zelfsluitende ooghaak |
2650 kg | 1900 kg | 2.65 t | 1.9 t |
| 2030852 | TWN-1652-10mm | 10 mm |
Zelfsluitende ooghaak |
5600 kg | 4000 kg | 5.6 t | 4 t |
| 2030853 | TWN-1652-13mm | 13 mm |
Zelfsluitende ooghaak |
9000 kg | 6700 kg | 9 t | 6.7 t |
| 2030854 | TWN-1601-16MM | 16 mm |
Zelfsluitende ooghaak |
14000 kg | 10000 kg | 14 t | 10 t |
| 2030855 | TWN-1601-20MM | 20 mm |
Zelfsluitende ooghaak |
22400 kg | 16000 kg | 22.4 t | 16 t |
| 2030856 | TWN-1601-22MM | 22 mm |
Zelfsluitende ooghaak |
26500 kg | 19000 kg | 26.5 t | 19 t |
