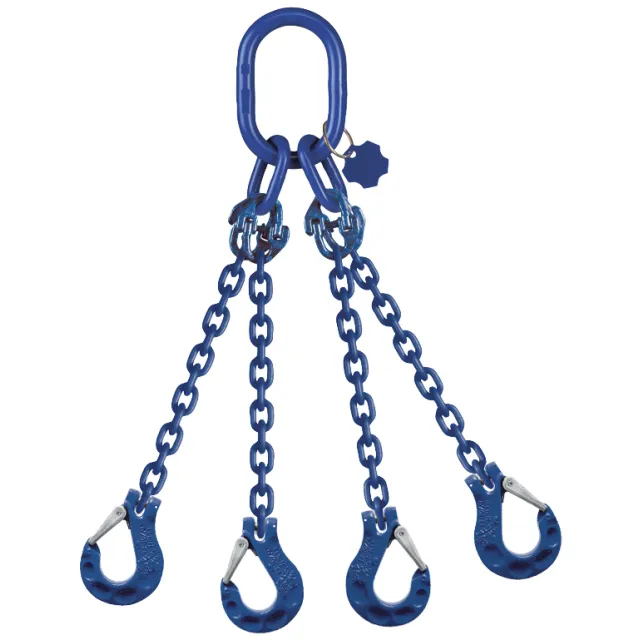

Thiele kettingsamenstelling 4-sprong met XL-LOK Connection
Thiele kettingsamenstelling 4-sprong met XL-LOK Connection
4-Sprong grade 100, met topschalm, verbindingsschalm en configureerbare haken
- Werklast 25% hoger dan Grade 80.
- Verhoogde slijtvastheid
- Meerdere configuraties mogelijk
Selecteer model
TWN 1751, TWN 1752
Thiele kettingsamenstellingen bieden veelzijdige en hoogwaardige oplossingen voor hijstoepassingen. Gemaakt van Grade 100 CrNiMo legeringsstaal.
TWN 1814 Topschalm van A voor 3- en 4-sprong kettingsamenstellingen
De 3-voudige topschalm TWN 1814 volgens DIN 5688-3 voor 3- en 4-springhijskettingen maak de montage van de XL-LOK TWN 1820 mogelijk. Verder kan de topschalm gebruikt worden bij het samenstellen van staalkabels volgens DIN EN 13414-1.
De manufacturing- en testvereisten zijn gebaseerd op DIN EN 1677 delen 1 en 4, met inachtneming van de grade 100 belastingcapaciteiten.
TWN 1805 rondstalen schalmketting XL 400
De grade 100 hijskettingen XL400 zijn gemaakt van CrNiMo legeringsstaal en worden gebruikt voor het samenstellen van kettingsamenstellingen. De maximale toepassings-temperatuur is 380°C. De hijskettingen onderscheiden zich vooral door hun gecertificeerde vermoeiingssterkte. De productie- en testvereisten voor deze hoogwaardige rondstalen schalmkettingen zijn gebaseerd op DIN EN 818, PAS 1061 en het testprincipe van de Duitse Wet op de Arbeidsomstandigheden GS-HM 37.
Configureerbare haken
TWN 1840/1 Veiligheidshaak met gaffel
De veiligheidshaak met gaffel TWN1840/1 heeft een robuuste gesmede klep en een gaffel die het onmiddelijk maakt om de verkeerde kettingmaat aan de haak te monteren. Ingesmede meetpunten en bijbehorende tolerantiemaren maken de controle extra eenvoudig. De veiligheidsklep wordt door een slijtvak op de haak beschermd. De veiligheidshaak met gaffel is volgens DIN EN 1677-2
100% getest. BG-Goedgekeurd.
RAL: 5002
TWN 1836 Zelfsluitende ooghaak
De zelfsluitende ooghaak TWN 1836 vergrendelt automatisch onder belasting. Het extra grote oog met vlakke kanten geeft standaard verbindingsmigelijkheden. Een robuust uitgevoerde vergrendeling in de rug van de haak is eenvoudig met de hand te ontgrendelen. Ondanks zijn extra grote bekopening is de haak slank van vorm en hierdoor vrijwel overal inzetbaar. De zelfsluitende ooghaak is volgends DIN EN 1677-3.
100% getest, BG-goedgekeurd
RAL: 5002
Product technische informatie
-
Graden
100 -
Kettingonderdeel
27704 -
Hoofdmateriaal
Staal -
Verpakkingseenheid (PU)
st. -
Verpakkingseenheid (PU) Inhoud
1 -
Kleur
Blauw
Product downloads en handleidingen
Download
Informatie over varianten
| Artikelnummer | Artikelnaam | Kettingdiameter | Haakcomponent | WLL kg Hoek 0°- 45 | WLL kg Hoek 45°- 60° | WLL t Hoek 0°- 45° | WLL t Hoek 45°- 60° |
|---|---|---|---|---|---|---|---|
| 2030857 | TWN-1751-6mm | 6 mm |
Veiligheidshaak met gaffel |
3000 kg | 2120 kg | 3 t | 2.12 t |
| 2030858 | TWN-1751-8mm | 8 mm |
Veiligheidshaak met gaffel |
5300 kg | 3750 kg | 5.3 t | 3.75 t |
| 2030859 | TWN-1751-10mm | 10 mm |
Veiligheidshaak met gaffel |
8000 kg | 6000 kg | 8 t | 6 t |
| 2030860 | TWN-1751-13mm | 13 mm |
Veiligheidshaak met gaffel |
14000 kg | 10000 kg | 14 t | 10 t |
| 2030861 | TWN-1751-16mm | 16 mm |
Veiligheidshaak met gaffel |
21200 kg | 15000 kg | 21.2 t | 15 t |
| 2030862 | TWN-1751-20mm | 20 mm |
Veiligheidshaak met gaffel |
33500 kg | 23600 kg | 33.5 t | 23.6 t |
| 2030863 | TWN-1751-22mm | 22 mm |
Veiligheidshaak met gaffel |
40000 kg | 28000 kg | 40 t | 28 t |
| 2030864 | TWN-1752-6mm | 6 mm |
Zelfsluitende ooghaak |
3000 kg | 2120 kg | 3 t | 2.12 t |
| 2030865 | TWN-1752-8mm | 8 mm |
Zelfsluitende ooghaak |
5300 kg | 3750 kg | 5.3 t | 3.75 t |
| 2030866 | TWN-1752-10mm | 10 mm |
Zelfsluitende ooghaak |
8000 kg | 6000 kg | 8 t | 6 t |
| 2030867 | TWN-1752-13mm | 13 mm |
Zelfsluitende ooghaak |
14000 kg | 10000 kg | 14 t | 10 t |
| 2030868 | TWN-1752-16mm | 16 mm |
Zelfsluitende ooghaak |
21200 kg | 15000 kg | 21.2 t | 15 t |
| 2030869 | TWN-1752-20mm | 20 mm |
Zelfsluitende ooghaak |
33500 kg | 23600 kg | 33.5 t | 23.6 t |
| 2030870 | TWN-1752-22mm | 22 mm |
Zelfsluitende ooghaak |
40000 kg | 28000 kg | 40 t | 28 t |
