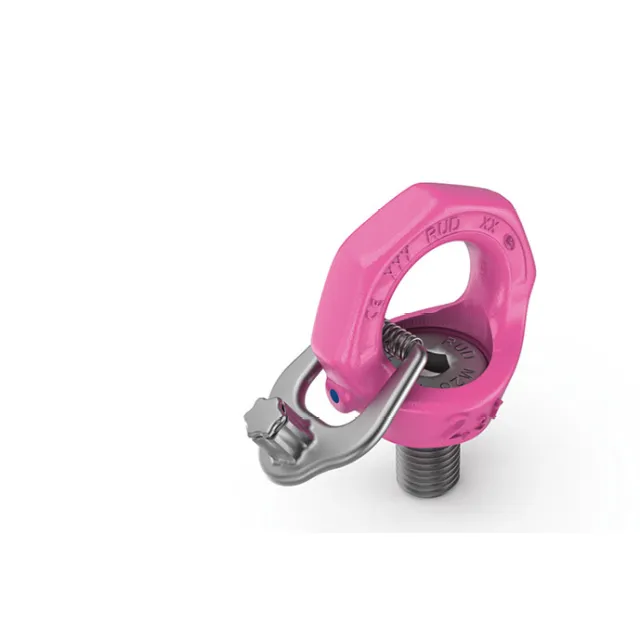

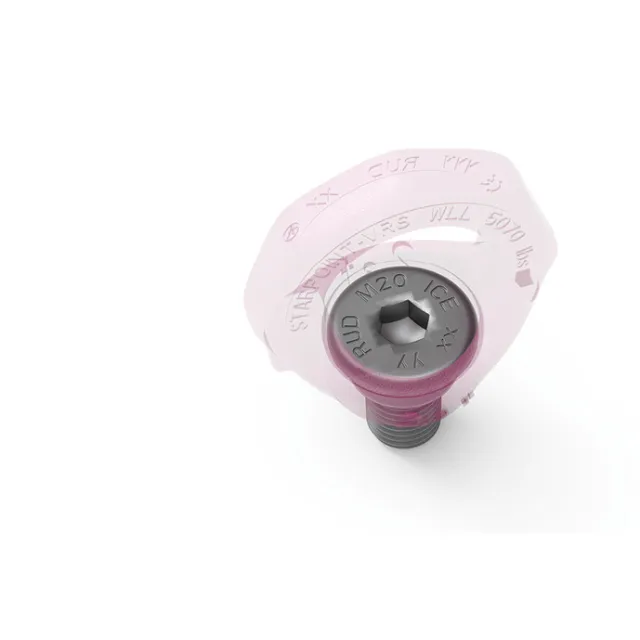

360° rotatable and loadable. With 4-fold safety ! Adjustable in force direction, with slide bearing. Captive hexagon socket special screw with reusable self-locking device. For easy installation, the StarPoint eye bolts are supplied with a key plate.
Product Technical Information
-
Safety Factor
4:1 -
Main Material
Steel -
Norms
ISO 12100 EN 1677-1 -
Packaging Unit (PU)
pcs -
Temperature Range
-40° C to + 100° C -
Packaging Unit (PU) Content
1 -
Colour
Pink
Product downloads and manuals
Datasheet
Download
Download

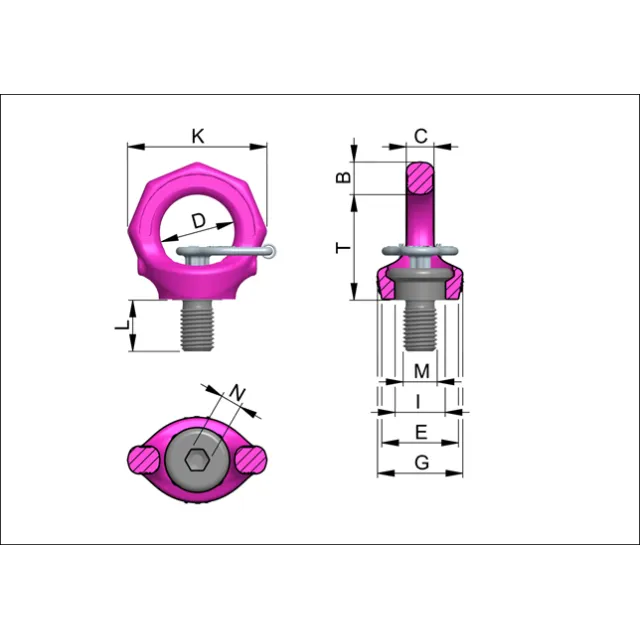

Technical Drawings
Variants information
Item Number | Item Name | WLL kg Angle 0° | Dimension L | WLL kg Angle 90° | WLL t Angle 0° | WLL t Angle 90° | Dimension B | Dimension C | Dimension D | Dimension E | Dimension G | Dimension I | Dimension J | Dimension K | Dimension M | Dimension N | Dimension T | Weight Net |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2020376 | VRS-F-M6 Vario | 500 kg | 100 kg | 0.5 t | 0.1 t | 9 mm | 7 mm | 20 mm | 23 mm | 28 mm | 13 mm | 0-300 mm | 37 mm | 6 mm | 6 mm | 28 mm | 0.07 kg | |
2020377 | VRS-F-M8 | 800 kg | 300 kg | 0.8 t | 0.3 t | 11 mm | 9 mm | 25 mm | 25 mm | 30 mm | 16.3 mm | 47 mm | 8 mm | 6 mm | 35 mm | 0.1 kg | ||
2020378 | VRS-F-M10 Vario | 1000 kg | 16-70 mm | 400 kg | 1 t | 0.4 t | 11 mm | 9 mm | 25 mm | 25 mm | 30 mm | 16.3 mm | 47 mm | 10 mm | 6 mm | 34 mm | 0.1 kg | |
2020379 | VRS-F-M12 | 2000 kg | 18-150 mm | 750 kg | 2 t | 0.75 t | 13 mm | 10 mm | 30 mm | 30 mm | 34 mm | 19.8 mm | 56 mm | 12 mm | 8 mm | 42 mm | 0.2 kg | |
2020380 | VRS-F-M16 | 4000 kg | 24-120 mm | 1500 kg | 4 t | 1.5 t | 15 mm | 13 mm | 35 mm | 36 mm | 40 mm | 23.5 mm | 65 mm | 16 mm | 10 mm | 49 mm | 0.3 kg | |
2020382 | VRS-F-M20 | 6000 kg | 30-160 mm | 6 t | 2.3 t | 17 mm | 16 mm | 40 mm | 41 mm | 50 mm | 29.3 mm | 76 mm | 20 mm | 12 mm | 58 mm | 0.5 kg | ||
2020385 | VRS-F-M24 | 8000 kg | 36-140 mm | 3200 kg | 8 t | 3.2 t | 20 mm | 19 mm | 49 mm | 51 mm | 60 mm | 35 mm | 92 mm | 24 mm | 14 mm | 70 mm | 0.9 kg | |
2020387 | VRS-F-M30 | 12000 kg | 45-190 mm | 4500 kg | 12 t | 4.5 t | 26 mm | 24 mm | 60 mm | 66 mm | 75 mm | 44 mm | 114 mm | 30 mm | 17 mm | 87 mm | 1.7 kg | |
2020389 | VRS-F-M36 | 16000 kg | 7000 kg | 16 t | 7 t | 32 mm | 29 mm | 72 mm | 76 mm | 97 mm | 53 mm | 135 mm | 36 mm | 22 mm | 103 mm | 2.9 kg | ||
2020392 | VRS-F-M42 | 24000 kg | 9000 kg | 24 t | 9 t | 37 mm | 33 mm | 84 mm | 86 mm | 111 mm | 62 mm | 158 mm | 42 mm | 24 mm | 121 mm | 4.6 kg | ||
2020394 | VRS-F-M48 | 32000 kg | 12000 kg | 32 t | 12 t | 42 mm | 42 mm | 94 mm | 100 mm | 128 mm | 70 mm | 180 mm | 48 mm | 27 mm | 138 mm | 7 kg |
