Identify sharp edges for safe lifting of loads

Een van de belangrijkste oorzaken van schade aan hijsmiddelen – en daarmee een veelvoorkomende oorzaak van ongevallen – zijn scherpe randen.

De meeste beschadigingen aan scherpe of ruwe randen ontstaan wanneer de last dwars ten opzichte van het hijsmiddel beweegt. Als een rand scherp is, kan deze in het ergste geval het hijsmiddel doorsnijden.

Wanneer de last zijwaarts beweegt, ontstaat er een snijdende beweging op de rand. Dit is vergelijkbaar met een mes: de rand kan onbeschermde hijsmiddelen doorsnijden.

Different versions of a sharp edge

Edge radius

If the edge radius "r" is smaller than the thickness of the flat sling/round sling "d" , the edge is considered "sharp". Lateral movements or surface pressure can already be enough to sever the lifting gear.

Edge angle

In addition to loads with rectangular edges, there are goods with deviating shapes. These include loads with protruding edges and with sharp or jagged outer contours, such as cogwheels, turbine blades etc. These edges cannot be determined by the general rule.

Edge shape

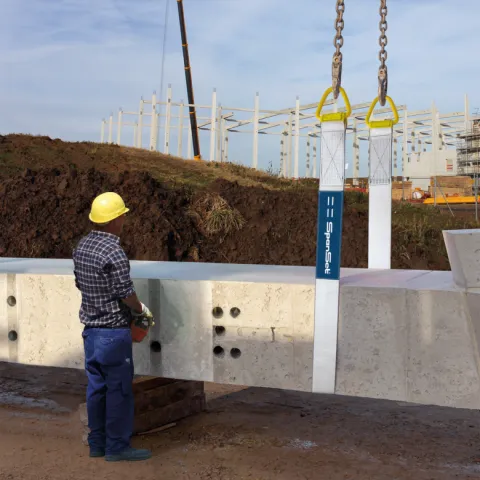

The shape and surface finish of the edges have a significant impact on the durability of the lifting gear. Very rough surfaces, such as those of a prefabricated concrete component, can very quickly damage textile lifting gear or a wire rope.

Tools for measuring radii

In order to assess the sharp edge, „tools“ are required.
The following tools can be used to determine radii:

Radius gauge [a]
Vernier caliper [b]
Folding ruler

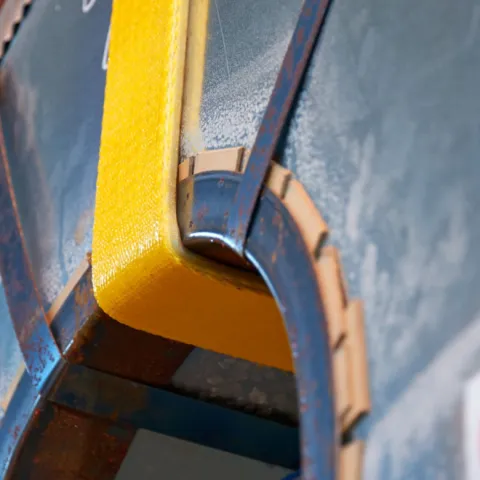

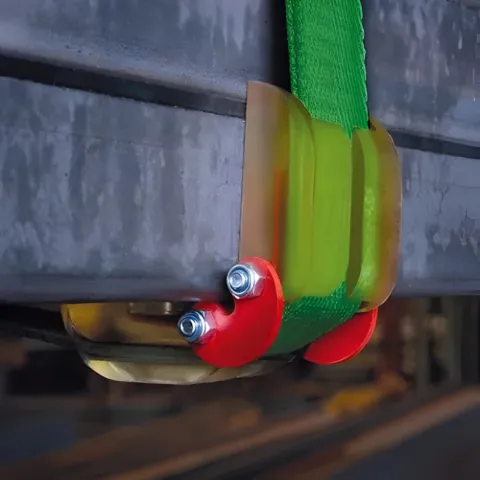

Solutions for Sharp Edges

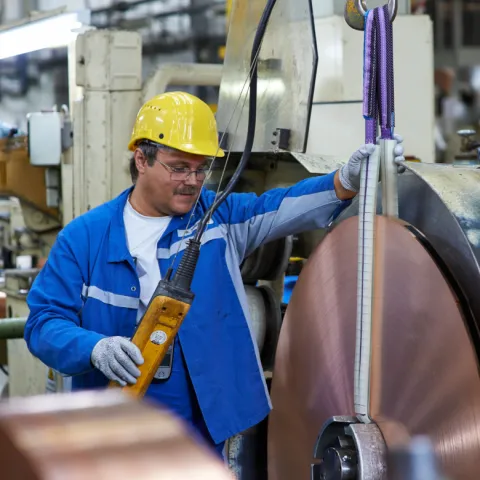

HMPE slings

HMPE [Heavy Duty High Capacity Performance] webbing is 50% thinner than conventional slings. This allows it to be used in tighter edge radii than conventional PES slings.
